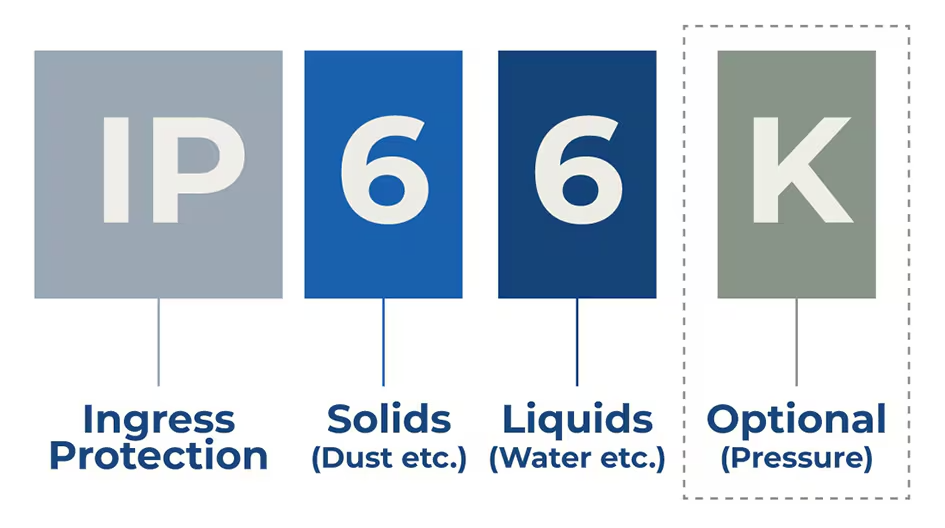

Insress Protection 등급은 무엇이며 무엇을 의미합니까?

수준

보호 된 물체의 크기

보호 효과

엑스

-

엑스는 지정된 보호 수준에 데이터가 없음을 나타냅니다.

영형

보호가 없습니다

만지거나 들어오는 물체로부터 보호되지 않습니다

1

직경> 50mm

물체의 큰 표면적

의도적 인 접촉을 방지 할 수 없습니다

2

직경> 12.5mm

손가락 또는 이와 유사한 물체

3

직경> 2.5mm

도구, 두꺼운 전선 등

4

직경> 1mm

대부분의 전선, 나사 등

5

먼지를 방지하십시오

먼지의 유입은 작동 중에 장비를 손상시키기에 충분합니다.

접촉을 완전히 방지하십시오

6

먼지 방지

먼지가 없습니다

접촉을 완전히 방지하십시오

수준

보호되는 물체의 크기

보호 효과

X

-

X는 지정된 보호 수준에 데이터가 없음을 나타냅니다.

영형

보호가 없습니다

물 유입을 막을 수 없습니다

1

똑똑

수직 방향

2

경사면에서 떨어지는 <15 °

캐비닛이 <15 ° 기울어 질 때의 수직 방향

3

워터 스프레이

수직에서 각도 <60o에서 물 스프레이

4

튀김

액추에이터가 모든 방향에서 하우징에 물이 튀어 나오지 않도록 보호합니다.

5

워터 제트

노즐 (6.3mm)에서 물 스프레이로부터 푸시로드를 어떤 방향 으로든 상자를 향해 뿌려줍니다.

6

강력한 워터 스프레이

강력한 노즐 워터 스프레이 (12.5mm 노즐)로부터 액추에이터를 보호하여 어떤 방향 으로든 캐비닛을 향해 스프레이합니다.

7

최대 1m의 침지 깊이

일시적 침수 중 수입 (1m까지의 침지 깊이)

8

침지 깊이는 1m를 초과합니다

연속 침수 동안의 물 유입 (침수 깊이는 1m를 초과)

9K*

강력한 고온 워터 스프레이

가까운 거리 고압 및 고온 분무

*표준 IEC 60529의 문자 'k'로 IPX9로 표시된 모든 테스트는 ISO 20653 표준에 의해 정의됩니다.
