| 최대 여행 | 30mm, 60mm, 100mm |
| 작동 전압 | AC220V, AC380V, AC24V, DC24는 표준으로 구성 될 수 있으며 다른 전압은 선택 사항으로 선택할 수 있습니다. |
| 작동 속도 | 최대 작동 속도의 30% ~ 100%로 조정 가능 |
| 제어 신호 | 표준 4-20MA, 0-10V, 스위치 수량; 옵션 RS485, 무선 (NB, LORA, 4G) |
| 밸브 위치 피드백 | 표준 4-20MA, 0-10V; 옵션 RS485, 릴레이 피드백, 무선 (NB, LORA, 4G) |
| 제어 정확도 | 4-20ma 기본값 0.5%, 조정 가능한 0.1%, 0-10V 기본 1%, 조정 가능한 1%-20%; 485 버스 0.03% 미만 |
| 기능을 재설정하십시오 | 표준 신호 중단, 선택적 전원 오프 |
| 조정 특성 | 선형 (선택적 비례) |
| 여행 설정 | 자동 여행 검증 또는 디지털 여행 설정 |
| 추력 | 1000N-26000N |
| 상태 표시 | LED 화면 디스플레이 |
| 환경 온도 | -20 ~ 70 0 |
| 보호 수준 | IP65 |
| 껍데기 | 정전기 분무를 사용한 경질 알루미늄 합금 |
외부 치수
| 연결 디스크 | 여행 | B (밸브 스템의 최소 높이) | 밸브 줄기 조인트 | 전기 인터페이스 | ||||
| 유형 | 30 | 95 | M10*1.5 | M16*1.5 | ||||
| B 유형 | 60 | 130 | M12*1.25 | |||||
| C 유형 | 60 | 130 | M16*1.5 | |||||
| D 유형 | 100 | 160 | M20*1.5 | |||||
참고 : 다른 유형의 연결 디스크에 대해 사용자 정의를 사용할 수 있습니다.
| 모델 | 최대 이동 거리 | 추력 | 연결 디스크 | 무게 | ||||
| ADL310 | 30 | 1000N | A 형 | 12kg | ||||
| ADL320 | 30 | 2000N | A 형 | |||||
| ADL330 | 30 | 3000N | A 형 | |||||
| ADL350 | 30 | 5000N | 타입 A, 유형 B 옵션 | 12kg/13kg | ||||
| ADL365 | 30 | 6500N | 타입 A \ b | |||||
| ADL3100 | 30 | 10000N | 유형 b | 13.2kg | ||||
| ADL3160 | 30 | 16000N | C \ d 유형 | 25kg | ||||
| ADL3260 | 30 | 26000N | 유형 d | |||||
| ADL630 | 60 | 3000N | 타입 A, 유형 B 옵션 | 13kg | ||||
| ADL650 | 60 | 5000N | 유형 B는 선택 사항입니다 | |||||
| ADL665 | 60 | 6500N | 유형 B, 유형 C 옵션 | |||||
| ADL6100 | 60 | 10000N | 유형 B, 유형 C 옵션 | |||||
| ADL6160 | 60 | 16000N | 유형 C, 유형 D는 선택 사항입니다 | 21.5kg | ||||
| ADL6260 | 60 | 26000N | 유형 C, 유형 D는 선택 사항입니다 | |||||
| ADL10160 | 100 | 16000N | 유형 C, 유형 D는 선택 사항입니다 | 25.5kg | ||||
| ADL10260 | 100 | 26000N | 유형 d | |||||
참고 : 100 개 이상의 여행에 맞춤화 할 수 있습니다.

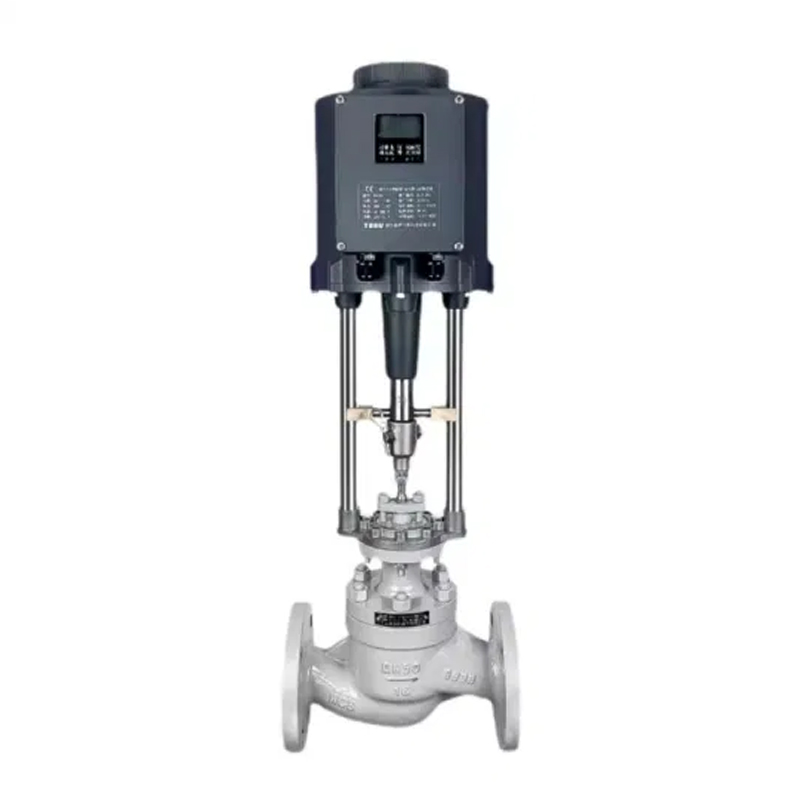

ADL 시리즈 모델 설명
공통 모델 : DLC310 DLC320 、 DLC330 、 DLC350 、 DLC365 、 DLC3100 、 DLC3160 、 DLC3260 、
DLC630 30 DLC650 、 DLC665 、 DLC6100 、 DLC6160 、 DLC6260 、 DLC10160 、 DLC10260
비고 :
(1) 모델 후 "F"를 추가하는 데 해당하는 전원 끄기 재설정 기능; 예 : DLC330F
(2) 485 통신/Modbus 프로토콜 함수, 모델 후 "M"추가에 해당하는 : 예 : DLC330M
(3) 모델 후 "k"추가에 해당하는 피드백 함수 스위칭 기능 : 예 : DLC330K
(4) 세 기능이 모두 포함 된 경우 : 예 : DLC330KMF
