ZL 시리즈

견적 받기

개요

Z엘 시리즈 다중 회전 밸브 전기 액추에이터는 최적화 된 보호 성능 및 주요 구성 요소를 갖춘 원래 성숙한 제품을 기반으로 개선되고 완벽한 구조입니다. 밸브의 지능형 개구부, 폐쇄 및 조절을 깨닫는 주행 장치입니다. 이 일련의 액추에이터는 전체 기능, 신뢰할 수있는 성능, 고급 제어 시스템, 작은 크기, 가벼운 무게, 쉬운 사용 및 유지 보수 등의 특성을 갖습니다.
Z엘 시리즈 액추에이터는 게이트 밸브, 스톱 밸브, 다이어프램 밸브, 플런저 밸브, 인터셉트 밸브, 슬루통 게이트 등과 같은 개구부 및 닫는 부분의 선형 움직임이있는 밸브에 적합합니다. . 터빈 박스와 일치하면 볼 밸브, 나비 밸브 및 댐퍼 등에 사용할 수 있습니다. 밸브의 로컬 컨트롤, 원격 제어 및 자동 제어를 수행 할 수 있으며 전기, 야금, 석유, 화학 물질과 같은 산업에서 널리 사용됩니다. 산업, 제약, 수도 서비스 및 농업 관개.

분류

기본 유형, 지능형 유형, 폭발 방지 기본 유형, 폭발 방지 지능형 유형.

작업 환경 및 주요 기술 조건

(1) 전원 공급 장치 : 3 상 AC380V, 50시간z;
선택적 전원 공급 장치 : 3 상 AC400V, 415V, 660V (50Hz, 60Hz)
단상 AC220V, 110V (50Hz, 60Hz)
디C24V, 48V, 84V
(2) 주변 온도 : -20ºC ~ 60ºC; 선택적 온도 : -40ºC ~ 70ºC
(3) 상대 습도 : 95% (25 ° C에서)
(4) 작업 환경 : 일반 유형은 가연성, 폭발성 및 고 부식성 매체가없는 장소에서 사용됩니다. 에프lameproof 유형 (Exdii비t4)은 IIA의 환경에서 사용됩니다.
클래스 IIB의 폭발성 가스 혼합물, 그룹 T1-T4
(5) 보호 수준 : IP65, IP67 (특별 주문을위한 IP68)
(6) 모터는 단기 근무 유형입니다. 정격 작동 시간은 10 분 (특별 주문의 경우 15-30 분) 및 클래스 F 단열재입니다.
(7) 항-혈관 코팅 : 고온 정전기 스프레이 항-조직 에폭시 플라스틱 분말
(8) 지능형 전기 액추에이터의 주요 기능적 특징
메카 트로닉 디자인, 작은 크기 및 가벼운 무게
강력한 기능과 높은 정밀도로 디지털 통합 칩을 채택합니다.
무관심 디자인을 사용하면 매개 변수 설정 및 디버깅은 박스 커버를 열지 않고 손잡이 또는 적외선 원격 제어를 통해 수행 할 수 있습니다. 작동은 간단하고 빠르며 밀봉이 더 높습니다.
스트로크 변위는 절대 인코더를 채택하고, 밸브 위치가 손실되지 않으며, 간 회의 능력이 강하고 정확도가 높고 서비스 수명이 길다.
LC디 자막은 중국어 또는 영어로 제공됩니다.
여행 한계 보호, 토크 보호, 스톨 알람, 과열 보호, 신호 고장 보호, 전력 위상 손실 보호 및 자동 위상 시퀀스 식별 및 보정과 같은 기능이 있습니다.
지능형 유형에는 지능형 스위치 유형, 지능형 조정 유형 및 고급 지능형 유형이 포함됩니다.
(9) 지능형 스위치 유형 입력 신호 : 24V디C 펄스 또는 레벨 신호.
출력 신호 : 릴레이 출력, 연락처 정격 용량 : 5A, 250VAC, 5A, 30VDC.
출력 위치 아날로그 신호 : 4-20ma
지능형 조절 아날로그 입력 신호 : 4-20MA
아날로그 출력 신호 : 4-20MA
스위치 입력 신호 : 24VDC 펄스 또는 레벨 신호.
출력 전환 신호 : 릴레이 출력, 연락처 정격 용량 : 5A, 250VAC, 5A, 30VDC.
기본 오류 : ≤1
Advanced Intelligent 유형은 ESD Emergency Override Protection, 버스 통신, Bluetoot시간, 무선 제어 및 기타 기능을 지원할 수 있습니다.

모델 사양 및 성능 매개 변수

모델	공칭 토크 (NM)	출력 속도 (R/Min)	출력 샤프트 혁명 (회전)	모터 파워 (KW)	수동 속도 비율	최대 줄기 직경 (mm)	기준 체중 (kg)
ZL5	50	18	180	0.12	1 : 1	30	20
ZL10	100	18	180	0.18	1 : 1	30	20
		24	180	0.25	1 : 1	30	20
		36	180	0.37	1 : 1	30	20
		48	180	0.55	1 : 1	30	20
ZL15	150	18	180	0.25	1 : 1	30	20
		24	180	0.37	1 : 1	30	20
		36	180	0.55	1 : 1	30	20
		48	180	0.75	1 : 1	30	20
ZL20	200	18	180	0.37	1 : 1	40	29
		24	180	0.55	1 : 1	40	30
		36	180	0.75	1 : 1	40	34
		48	180	1.1	1 : 1	40	35
ZL30	300	18	180	0.55	1 : 1	40	30
		24	180	0.75	1 : 1	40	34
		36	180	1.1	1 : 1	40	35
		48	180	1.5	1 : 1	40	35
ZL45	450	18	1300	0.75	1 : 1	50	45
		24	1300	1.1	1 : 1	50	45
		36	1300	1.5	1 : 1	50	45
		48	1300	2.2	1 : 1	50	45
ZL60	600	18	1300	1.1	1 : 1	50	45
		24	1300	1.5	1 : 1	50	45
		36	1300	2.2	1 : 1	50	45
		48	1300	3	1 : 1	50	45
ZL90	900	18	5500	1.5	1 : 4	60	62
		24	5500	2.2	1 : 4	60	62
		36	5500	3	1 : 4	60	62
		48	5500	4	1 : 4	60	62
ZL120	1200	18	5500	2.2	1 : 4	60	63
		24	5500	3	1 : 4	60	63
		36	5500	4	1 : 4	60	63
		48	5500	5	1 : 4	60	63

참고 : 위의 매개 변수는 정상 공급을위한 것입니다. 특별한 요구 사항이있는 경우 주문시 판매를 표시하십시오.

ZL 전기 액추에이터 치수

모델	L	L1	H	H1	F	F (스마트 모델)	D
ZL 05-15	430	252	230	97	159	227	298
ZL 20-30	443	252	250	97	159	227	298
ZL 45-60	520	330	300	150	250	318	395
ZL 90-120	670	460	430	270	450	518	550

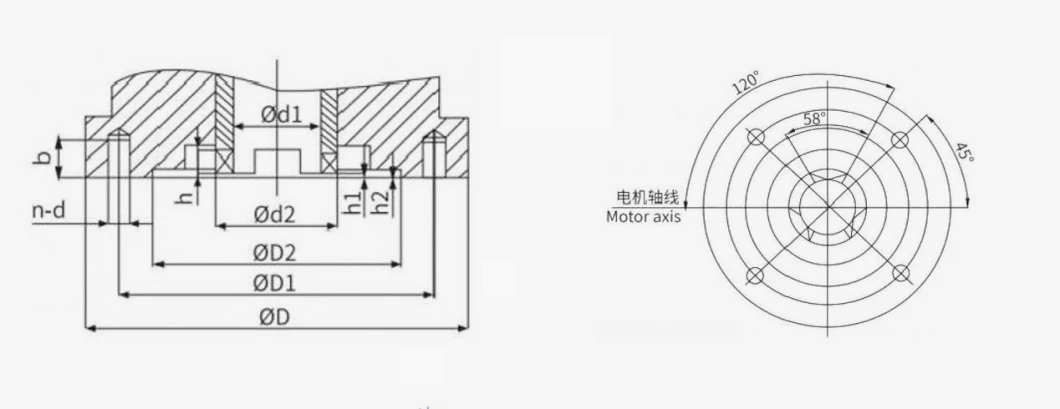

플랜지 구조 및 연결 치수

ZL 액추에이터 인터페이스 치수 (토크 유형)

액추에이터 모델	플랜지 모델	액추에이터 출력 인터페이스 크기 세부 사항 (토크 유형 JB 292 0)
액추에이터 모델	플랜지 모델	D	D1	D2	D1	D2	nd	비	나사 구멍 방향	시간	H1	H2
Z L 05 Z L 10 Z L 15	2	115	95	75	26	39	4-m8	20	45 °	6	2	5
Z L 05 Z L 10 Z L 15	2	145	120	90	30	45	4-m10	20	45 °	8	2	5
ZL20 ZL30	3	145	120	90	30	45	4-m10	20	45 °	8	2	5
ZL20 ZL30	3	185	160	125	42	58	4-M12	20	45 °	10	2	5
Z L 45 Z L 60	4	225	195	150	52	68	4-M16	27	45 °	12	2	5
Z L 90 Z L 120	5	225	195	150	52	68	4-M16	27	45 °	12	2	5
Z L 90 Z L 120	5	275	235	180	62	80	4-m20	40	45 °	14	2	5

ZL 액추에이터 인터페이스 치수 (스러스트 유형)

액추에이터 모델	플랜지 모델	액추에이터 출력 인터페이스 크기 세부 사항 (스러스트 유형 GB12222)
액추에이터 모델	플랜지 모델	D	D1	D2	D1 사다리꼴 실 (Max)	nd	b	나사 구멍 방향	h	L
ZL05 / ZL10 / Z15	F10	125	102	70	TR28	4-m10	16	45 °	3	40
ZL20 / ZL30	F14	175	140	100	TR36	4-M16	25	45 °	4	55
ZL45 / ZL60	F16	210	165	130	TR44	4-m20	35	45 °	5	70
ZL90 /ZL120	F25	300	254	200	TR60	8-M16	30	22.5 °	4	90
