에이KQ, 에이KQM 부분 회전식 액추에이터 100NM-500NM 모델
◆ 구조는 견고하고 이중 밀봉을 채택하여 현장 배선 중에 물과 먼지를 효과적으로 예방할 수 있습니다 (IP67/IP68-2M, 48 시간).
◆ 직접 운전 각도 이동
◆ 3 단계, 단일 위상 및 디기음 전원 공급 장치 액추에이터
◆ 상태 및 설정 표시를위한 다중 언어 텍스트 디스플레이 화면
◆ 표준 기능으로 데이터 로거 내장
◆ 액추에이터에 대한 로컬 및 원격 분석을 수행하십시오
◆ 간단하고 제어하기 쉽고 기능을 나타냅니다
◆ 신뢰성을 높이기위한 간단한 토크 및 위치 제어
◆ 포괄적 인 제어 및 표시 유연성
◆ 방수 또는 폭발 방지 사양을 선택할 수 있습니다
◆ 직접 토크 출력 범위 50nm (37ibf tt) -500nm (370ibf ft)
AKQ 3 상 스위치 유형 액추에이터 성능 데이터
| 모델 | 속도 (RPM) | 토크 (N.M) | 공급 전압 (V) | 전력 단계 번호 (ph) | 주파수 (시간Z) | 모터 파워 (KW) | 정격 전류 (a) | 작업 시스템 | 체중 (kg) |
| AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 분) | 23 |
| AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 분) | 23 |
| AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 분) | 37 |
| AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 분) | 37 |
AKQS 단일 상 스위치 유형 액추에이터의 성능 데이터
| 모델 | 속도 (RPM) | 토크 (N.M) | 공급 전압 (V) | 전력 단계 번호 (ph) | 주파수 (HZ) | 모터 파워 (KW) | 정격 전류 (a) | 작업 시스템 | 체중 (kg) |
| AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 분) | 23 |
| AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 분) | 23 |
| AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 분) | 37 |
| AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 분) | 37 |
3 상 조절 액추에이터의 AKQM 성능 데이터
| 모델 | 속도 (RPM) | 토크 (N.M) | 공급 전압 (V) | 전력 단계 번호 (ph) | 주파수 (HZ) | 모터 파워 (KW) | 정격 전류 (a) | 작업 시스템 | 체중 (kg) |
| AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
| AKQM2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
AKQSM 단일 위상 조절 액추에이터 성능 데이터
| 모델 | 속도 (RPM) | 토크 (N.M) | 공급 전압 (V) | 전력 단계 번호 (ph) | 주파수 (HZ) | 모터 파워 (KW) | 정격 전류 (a) | 작업 시스템 | 체중 (kg) |
| AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
| AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
AKQ 부분 회전식 지능형 액추에이터 외부 치수
| 액추에이터 매개 변수 \ 액추에이터 사양 | A | 비 | 기음 | 디 | 이자형 | 에프 | (G) | (시간) | (나) |
| AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
| AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |

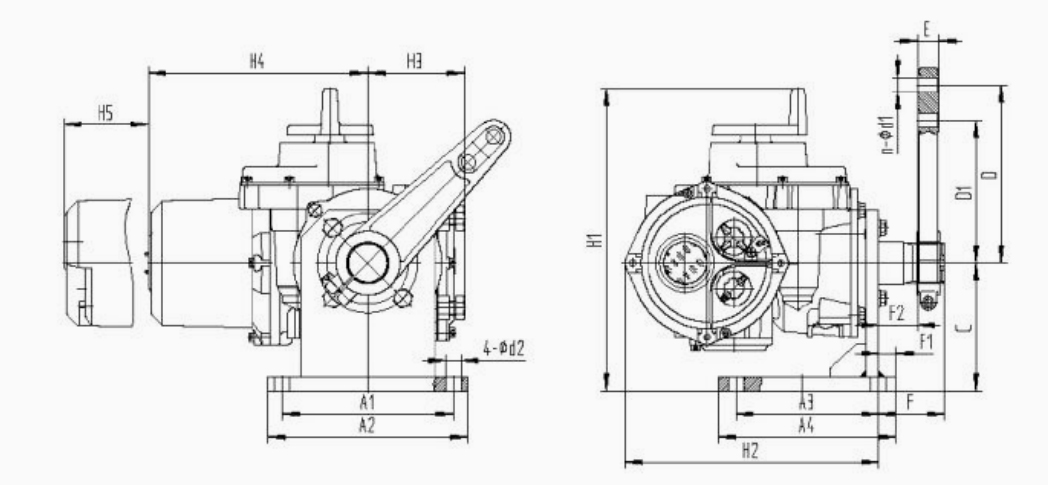

AKQ 디J 개요 및 기본 형 로터리 액추에이터의 연결 차원
| 액추에이터 매개 변수 \ 액추에이터 사양 | A1 | A2 | A3 | A4 | C | D1 | D | 이자형 | 에프 | 에프1 | F2 | H1 | H2 | H3 | H4 | H5 | n-φ디1 | 4-φd2 |
| AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
| AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-φ20 | 22 |
AKQML 선형 액추에이터 구조 치수
| 모델 | 정격 하중 N | 평가 된 여행 mm | 정격 속도 mm/s | 밸브 스템 연결 구멍 F | 플랜지 연결 D1 | 플랜지 내부 구멍 D2 | 플랜지 구멍 D3 | 연결 밸브 플랜지 D4 | A | 비 | H |
| AKQML-64/2710 | 6400 | 10 | 0.27 | M8 × 1.25 | φ80 | φ60D11 | 2-φ11 | φ125 | 649 | 377 | 81 |
| AKQML-64/2716 | 16 | 0.27 | 75 |
AKQ 액추에이터 플랜지 크기
| 액추에이터 매개 변수 \ 액추에이터 사양 | D | D1 | N | d | 티 | d1 | |
| AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | M6 |
| F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
| F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
| AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
| F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 | |
