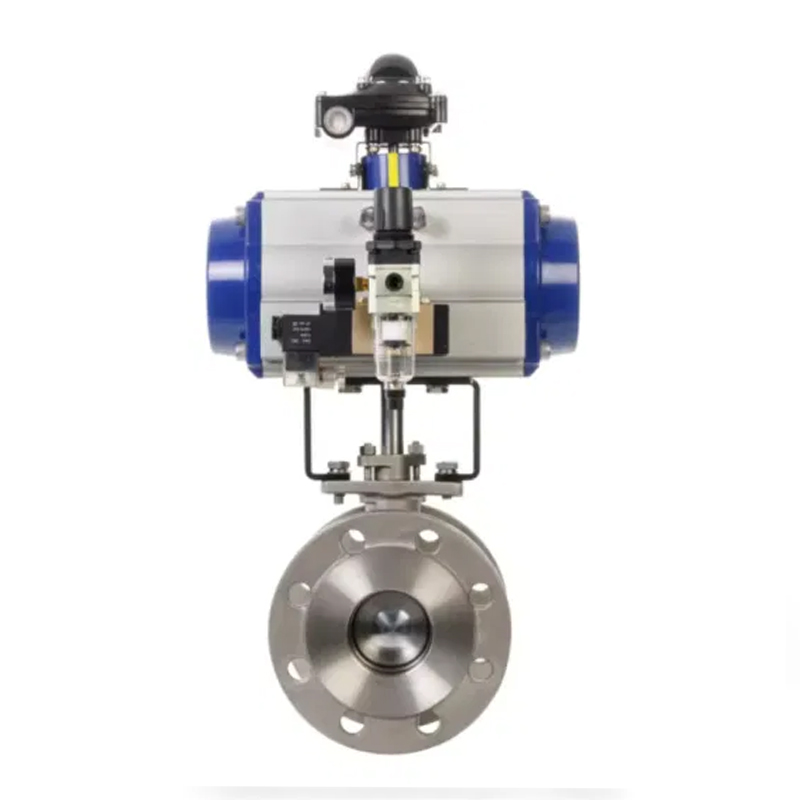

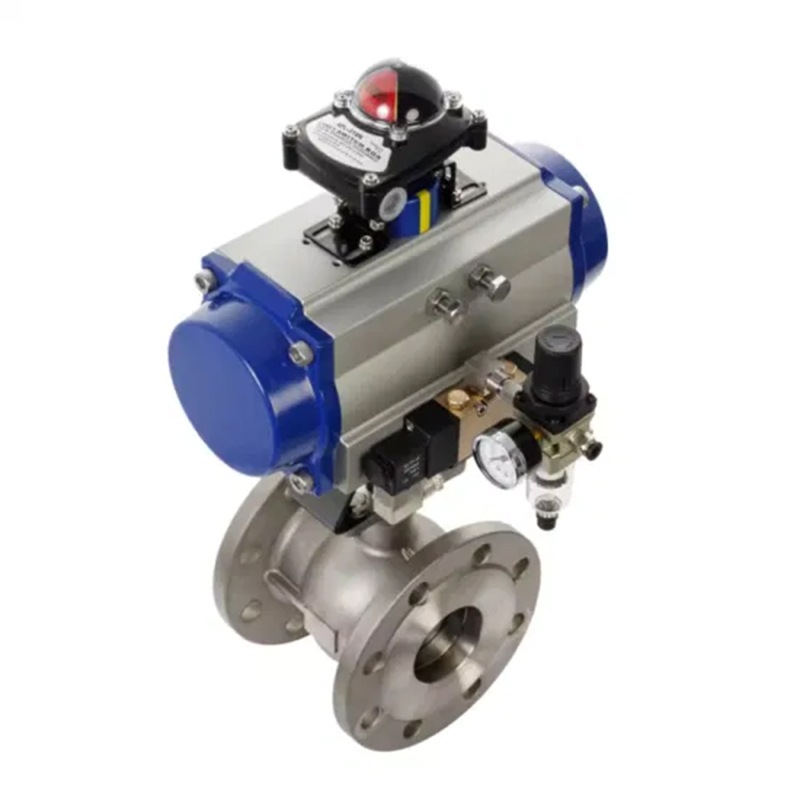

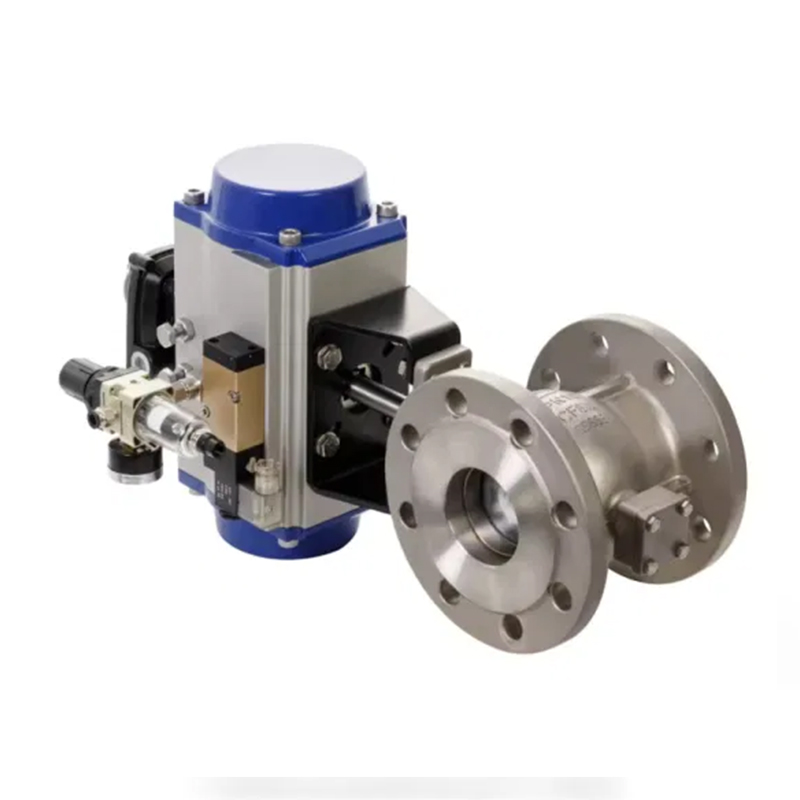

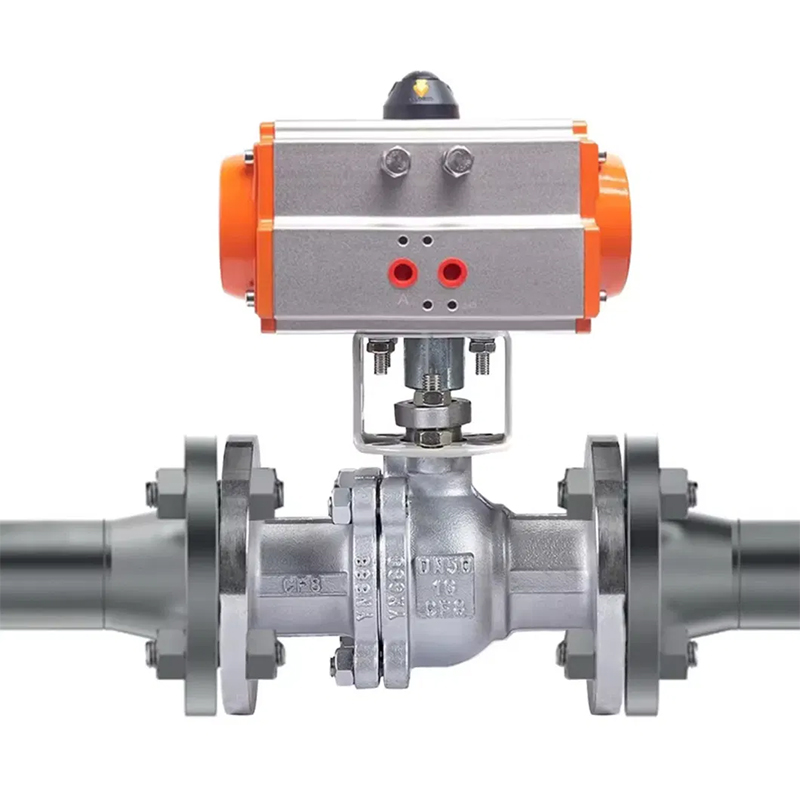

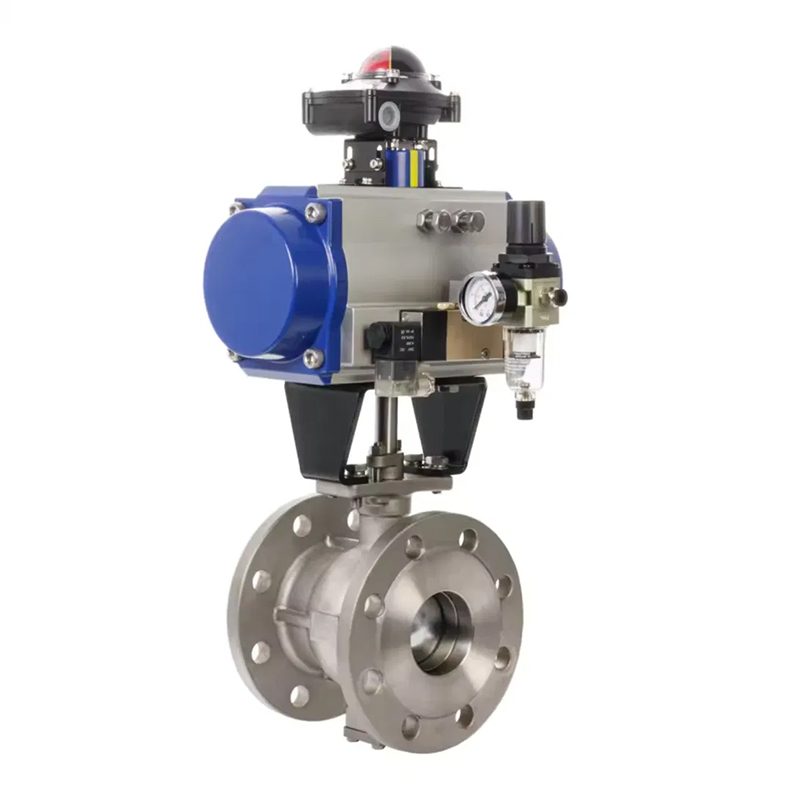

Q641F 공압 플랜지 볼 밸브

견적 받기

간단한 소개

Q641F 플랜지 볼 밸브는 동일한 90도 회전 리프팅 동작을 가지고 있으며, 구멍을 통과하는 원형 또는 채널이 축을 통과합니다. 구형 표면과 채널 개구부의 비율은 공이 90도 회전 할 때 입구와 출구가 모두 구형 표면을 나타내려면 흐름을 차단해야합니다.
공압 플랜지 볼 밸브는 공기를 90도를 회전시키고 단단히 닫기 위해 매우 작은 토크를 통해서만 작동하면됩니다. 밸브 본체의 완전히 동일한 내부 캐비티는 매체에 대해 매우 작은 저항과 직선 흐름 채널을 제공합니다. 일반적으로 볼 밸브는 직접 개구부 및 닫기에 적합한 것으로 여겨지지만 최근 몇 년간의 개발은 볼 밸브를 설계하여 스로틀 링 및 제어 흐름의 기능을 갖도록했습니다. 볼 밸브의 주요 특징은 소형 구조, 쉽게 작동 및 유지 보수이며, 물, 용매, 산 및 천연 가스와 같은 일반적인 작업 매체에 적합하며 산소, 과산화수소, 과산화수소, 과산화수소와 같은 가혹한 작업 조건이있는 매체에도 적합합니다. 메탄과 에틸렌. 볼 밸브 본체는 필수 또는 결합 될 수 있습니다.

기술 매개 변수

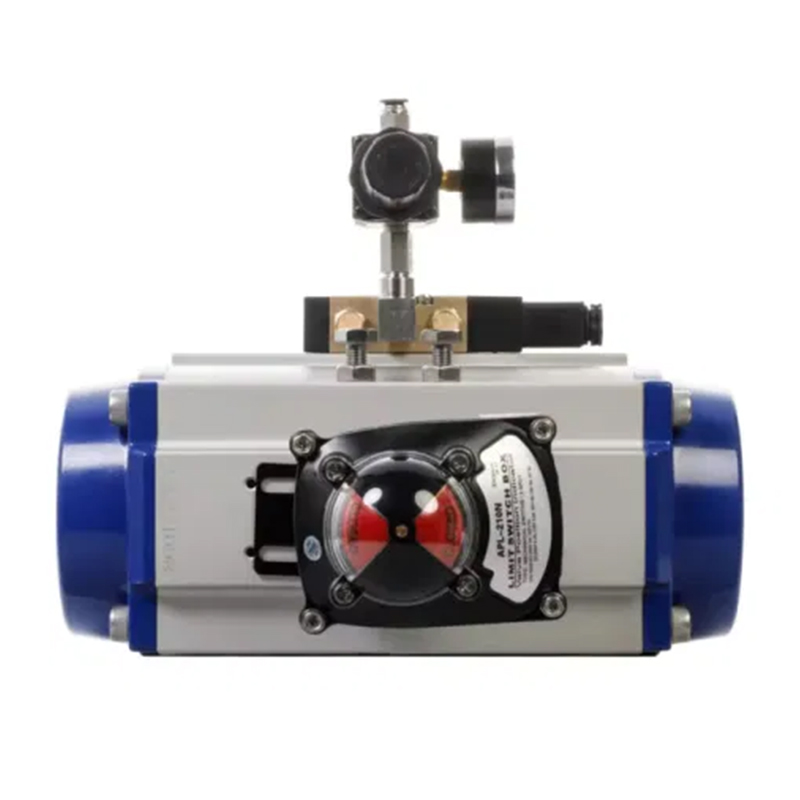

공압 액추에이터 옵션 기능	이중 작용, 단일 작용
공압 액추에이터 선택 모델	시리즈에서 AW 시리즈
솔레노이드 밸브 전압	AC110V, AC220V, AC24V, 디C24V
공기 소스 압력	2bar-8bar
공칭 직경	디N15mm-디N200mm
공칭 압력	pn1.0mpa ~ pn2.5mpa
적용 가능한 온도	PTFE : -30-120ºC PP엘 : ≤350ºC 금속 씰 : ≤450ºC
연결	플랜지
밸브 바디 재료	주철, 주철, 304, 316, 316엘
밸브 플레이트 재료	304, 316, 316엘
밸브 시트 안감	PTFE, PP엘, 금속 씰
해당 미디어	물, 석유, 산, 점성 유체, 슬러리 배지 등

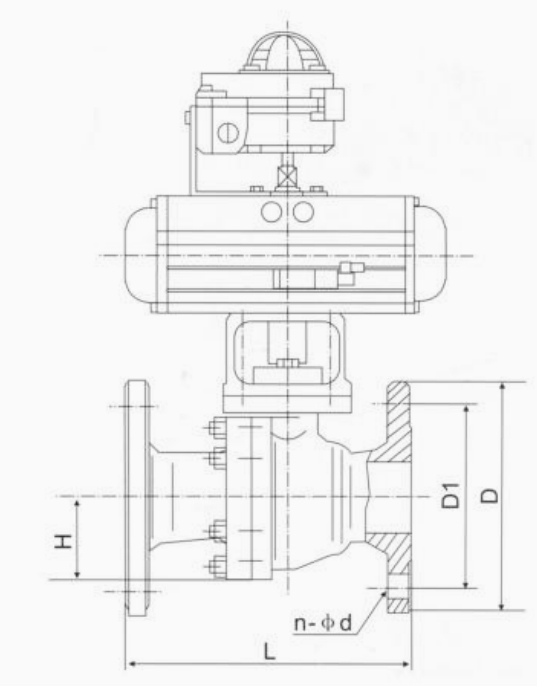

메인 치수 테이블

DN (MM)	L	1.0mpa				1.6MPA				2.5MPA
DN (MM)	L	L	D	D1	n-φd	L	D	D1	n-φd	L	D	D1	n-φd
15	15	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14
20	20	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14
25	25	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14
32	32	165	135	100	4-φ18	165	135	100	4-φ18	165	135	100	4-φ18
40	40	180	145	110	4-φ18	180	145	110	4-φ18	180	145	110	4-φ18
50	50	200	160	125	4-φ18	200	160	125	4-φ18	200	160	125	4-φ18
65	65	220	180	145	4-φ18	220	180	145	4-φ18	220	180	145	8-φ18
80	80	250	195	160	4-φ18	250	195	160	8-φ18	250	195	160	8-φ18
100	100	280	215	180	8-φ18	280	215	180	8-φ18	280	230	190	8-φ23
125	125	320	245	210	8-φ18	320	245	210	8-φ18	320	270	220	8-φ25
150	150	360	280	240	8-φ23	360	280	240	8-φ23	360	300	250	8-φ25
200	200	400	335	295	8-φ23	400	335	295	12-φ23	400	360	310	12-φ25
