주요 기능 및 응용 프로그램
QMB 채굴 폭발 방지 소형 밸브 전기 장치는 석탄 산업 응용 분야의 엄격한 요구를 위해 세 심하게 제작되었습니다. 이 다재다능한 액추에이터는 볼 밸브, 나비 밸브 등의 정확한 제어에서 탁월합니다. 고압, 소규모 특수 밸브와 쌍을 이룰 때는 탄광 화재 안전, 먼지 억제 및 제트 및 진공 펌프를 포함한 지하 중앙 펌프 시스템의 자동화를 보장합니다.
QMB 밸브 전기 장치는 컴팩트 한 설계 및 가벼운 구조로 두드러집니다. DCS 시스템과 완벽하게 통합하면 효율적이고 신뢰할 수있는 자동 제어가 용이합니다.
분류
기본, 지능형, 폭발 방지 기본 및 폭발 방지 지능형 다양한 유형으로 제공되며 각각의 특정 운영 요구를 충족하도록 맞춤화됩니다.
작업 환경 및 주요 기술 조건
(1) 전원 공급 장치 : 표준 3 상 AC380V, 50시간z;
유연성을 위해 옵션 전원 공급 장치에는 AC400V, 415V, 660V 및 50시간z 또는 60Hz의 이중 주파수가 포함됩니다.
또한 50Hz 또는 60Hz 옵션을 갖춘 단일 상 AC220V, 110V에도 적응할 수 있습니다.
또한 24V, 48V 및 84V에서 DC 전력을 지원합니다.
(2) 주변 온도 : 표준 범위 -20ºC ~ 60ºC; 까다로운 조건을 위해 -40ºC에서 70ºC까지 확장 범위.
(3) 상대 습도 : 25 ° C에서 최대 95% 습도의 효율적인 작동으로 강력한 성능을 보장합니다.
(4) 작업 환경 : 일반적인 유형은 위험하고 부식성 매체가없는 지역에 적합합니다.
IIA 및 IIB 가스 혼합물이있는 환경, 그룹 T1-T4가있는 환경을 위해 설계된 폭발 방지 모델 (Exdiibt4).
(5) 보호 수준 : 특별 주문에 따른 강화 된 보호를위한 IP65, IP67 및 사용자 정의 가능한 IP68.
(6) 모터는 간헐적으로 사용하도록 설계됩니다. 10 분의 표준 작동 시간, 특수 조건에서 15-30 분으로 확장 가능하며 내구성에 대한 클래스 F 단열재.
(7) 항-혈관 코팅 : 항-조직 에폭시 플라스틱 분말의 고온 정전기 스프레이를 사용하여 강력한 장기 보호를 제공합니다.
(8) 지능형 전기 액추에이터의 주요 기능적 특징
메카 트로닉 디자인으로 설계된이 액추에이터는 작고 가볍습니다.
다각적 인 기능과 정밀도를 제공하는 디지털 통합 칩을 통합합니다.
인클로저를 열지 않고도 손잡이 또는 적외선 리모컨을 통해 매개 변수 조정 및 디버깅을 허용하여 빠르고 안전한 작업을 위해 매개 변수 조정 및 디버깅을 허용합니다.
뇌졸중 변위를위한 절대 인코더가 장착되어있어 정확도가 높고 수명이 확장 된 밸브 위치 무결성과 강한 항 회의를 보장합니다.
중국어와 영어로 제공되는 LCD 디스플레이는 유용성을 향상시킵니다.
여행 한계, 토크 보호, 스톨 알람, 과열 보호, 신호 고장 보호, 전력 위상 손실 및 포괄적 인 보호 기능과 같은 보호 기능.
지능형 유형은 지능형 스위치, 지능형 조정 및 고급 지능형 버전을 포함하여 다양한 제어 요구를 충족시킵니다.
(9) 지능형 스위치 유형 입력 신호 : 다목적 통합을 위해 24VDC 펄스 또는 레벨 신호를 허용합니다.
출력 신호 : 250VAC 또는 30VDC에 대해 5A 등급의 접점 용량을 갖춘 릴레이 출력을 제공합니다.
출력 위치 아날로그 신호 : 정확한 피드백을 위해 4-20MA를 제공합니다.
지능형 조절은 아날로그 입력 신호를 지원합니다.
아날로그 출력 신호 : 4-20mA 출력과 입력을 일치시킵니다.
스위치 입력 신호 : 효율적인 작동을 위해 24VDC 펄스 또는 레벨 신호와 호환됩니다.
출력 신호 스위칭 : 당사의 혁신적인 액추에이터는 5A, 250VAC 및 5A, 30VDC의 접촉 정격 용량을 갖춘 강력한 릴레이 출력을 특징으로하므로 수 주문형 환경에서 신뢰할 수있는 성능 및 안전을 보장합니다.
기본 오류 : ≤1- 기본 오류 마진이 1 이하의 기본 오류 마진으로 정밀도와 정확도를 경험하십시오. 우리의 기술은 계산할 수있는 정확성을 보장합니다.
고급 지능형 유형은 운영 기능을 향상 시키도록 설계되었습니다. 여기에는 ESD 비상 재정의 보호, 원활한 버스 통신, 직관적 인 블루투스 연결 및 정교한 무선 제어에 대한 지원이 포함됩니다.
QMB 전기 액추에이터 주요 모델 및 특성
| 모델 | 토크 (n · m) | 줄기 직경 (mm) | 속도 비율 | 출력 속도 (R/Min) | 열/가까운 시간 (에스) | 모터 파워 (W) | 운동 통화 (에이) | 무게 (kg) |
| QMB3.5-1.25G | 35 | 11x11 | 46 | 1.25 | 12 | 10 | 0.6 | 8 |
| QMB5-1.25G | 50 | 11x11 | 46 | 1.25 | 12 | 15 | 0.6 | 8 |
| QMB9-0.85G | 90 | 28 | 46 | 0.85 | 18 | 40 | 1 | 20 |
| QMB15-0.6g | 150 | 28 | 46 | 0.6 | 25 | 40 | 1 | 20 |
| QMB25-0.6g | 250 | 28 | 46 | 0.6 | 25 | 60 | 1.2 | 20 |
QMB 크기 및 연결 치수
QMB3.5/5 외부 치수
QMB9/15/25 외부 치수
QMB 플랜지 연결 치수
QMB3.5/5 연결 크기 다이어그램
| 플랜지 번호 | 덴소 모델 | D3 | N-D4 | D7 | H | H1 |
| F05 | QMB3.5 QMB5 | 50 | 4-m6 | 11 × 11 | 16 | 1 |

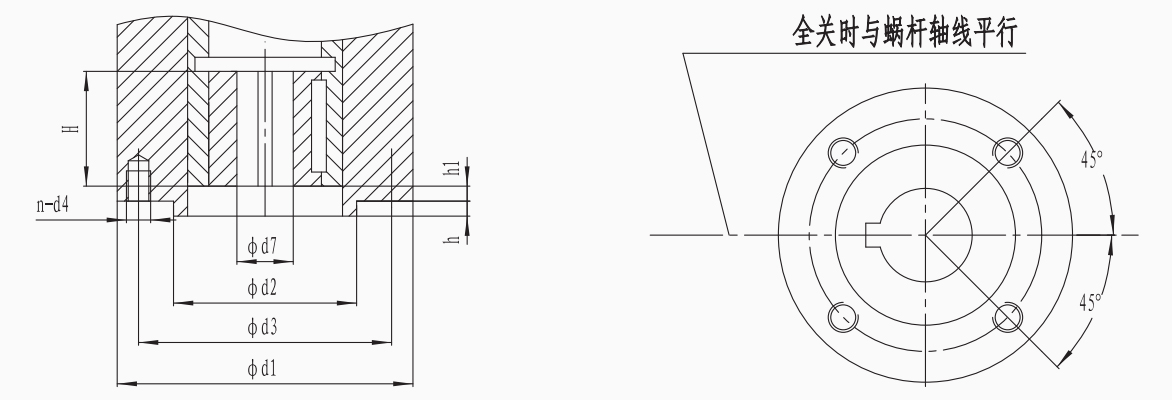

QMB9/15/25 연결 크기 다이어그램
| 플랜지 번호 | 전기 설치 모델 | D1 | D2 (F8) | D3 | N-D4 | D7 | H | 시간 | H1 | |
| 공장 생산 | 최고 | |||||||||
| F05 | QMB9 | 65 | 35 | 50 | 4-m6 | 28 | 40 | 3 | 3 | |
| F07 | QMB9 QMB15 QMB25 | 90 | 55 | 70 | 4-m8 | / | 28 | 40 | 3 | 3 |
| F10 | QMB25 | 125 | 70 | 102 | 4-m10 | / | 28 | 40 | 3 | 3 |
참고 : QMB9/15/25는 모두 F07이 표준으로 장착되어있어 긍정적 인 호환성과 필요에 대한 완벽한 통합을 보장합니다 .
