주요 기능 및 응용 프로그램

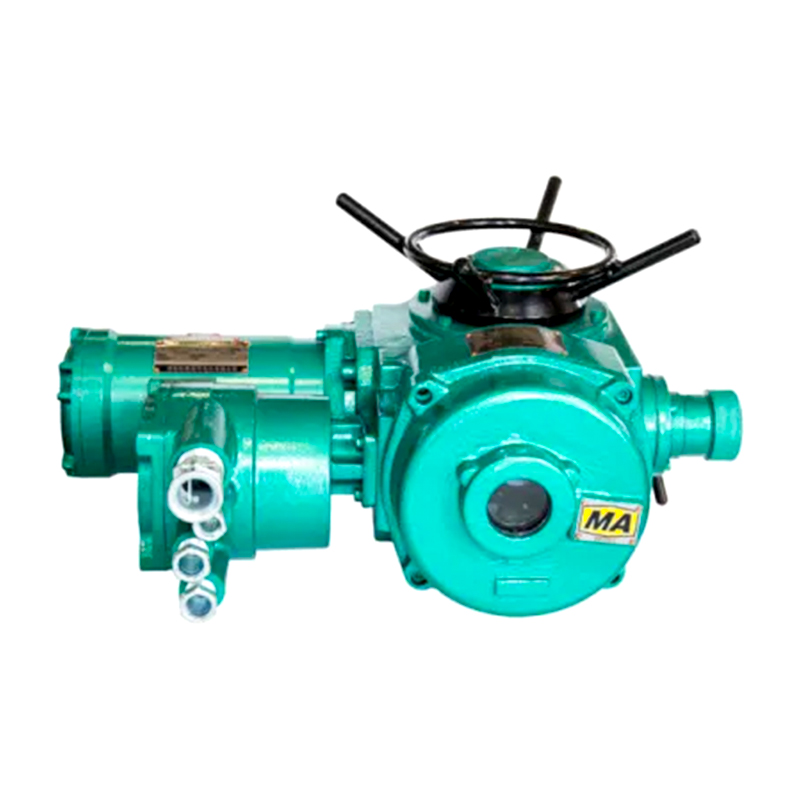

ZB 시리즈 마이닝 폭발 방지 밸브 전기 장치는 석탄 광산의 사용 조건을 위해 특별히 설계 및 제조되었습니다. 게이트 밸브, 분포 밸브 및 워터 게이트와 같은 밸브 플레이트의 선형 운동에 적합한 밸브; 2 단계 감소 기어 박스를 추가 한 후, 나비 밸브, 댐퍼 등과 같은 밸브 플레이트의 90도 회전이있는 밸브에도 사용할 수 있습니다. 자동화 제어를 달성하기 위해 디CS 시스템과 연결될 수 있습니다.
ZB 시리즈 마이닝 폭발 증명 밸브 전기 장치의 설계 및 제조 표준
| Q/3204CN001-2011 | 광산 에프lameproo에프 밸브 전기 장치의 기술 조건 |
| GB3836.1-2010 | 폭발성 대기를위한 전기 장비 1 부 : 일반 요구 사항 |
| GB3836.2-2010 | 폭발성 대기를위한 전기 장비 2 부 : 플라머 루프 유형 "D" |
개요 및 치수 테이블
| 모델 | 시간 | H1 | L1 | L2 | F | φ디 |
| ZB10/ZB15/ZB20/ZB30 | 320 | 130 | 200 | 295-400 | 320 | 350 |
| ZB45/ZB60 | 415 | 195 | 280 | 395-545 | 395 | 470 |
| ZB90/ZB120 | 455 | 195 | 285 | 412-565 | 430 | 500 |
| ZB180/ZB250/ZB350 | 585 | 250 | 320 | 475-700 | 480 | 320 |
ZB/ZBY 모델 사양 및 주요 성능 매개 변수
| 모델 사양 | 공칭 토크 (N · m) | 최대 줄기 직경 (mm) | 최대 회전 수 (회전) | 수동 속도 비율 | 출력 속도 (R/Min) | 모터 파워 (KW) | 모터 전류 (에이) | 참조 중량 (kg) | |
| 660V | 380V | ||||||||
| ZB/ZBY10 | 100 | 28 | 400 | 1 : 1 | 24 | 0.25 | 0.75 | 1.3 | 64 |
| ZB/ZBY15 | 150 | 28 | 400 | 1 : 1 | 24 | 0.37 | 0.92 | 1.6 | 65 |
| ZB/ZBY20 | 200 | 40 | 400 | 1 : 1 | 24 | 0.55 | 1.4 | 2.4 | 67 |
| ZB/ZBY30 | 300 | 40 | 400 | 1 : 1 | 24 | 0.75 | 1.8 | 3.0 | 69 |
| ZB/ZBY45 | 450 | 48 | 400 | 1 : 1 | 24 | 1.1 | 1.9 | 3.4 | 114 |
| ZB/ZBY60 | 600 | 48 | 400 | 1 : 1 | 24 | 1.5 | 2.6 | 4.5 | 120 |
| ZB/ZBY90 | 900 | 60 | 400 | 1 : 1 | 24 | 2.2 | 3.8 | 6.5 | 144 |
| ZB/ZBY120 | 1200 | 60 | 400 | 1 : 1 | 24 | 3 | 4.7 | 8.2 | 147 |
| ZB180 | 1800 | 70 | 400 | 22.5 : 1 | 24 | 5.5 | 7.5 | 13 | 264 |
| ZB250 | 2500 | 70 | 400 | 22.5 : 1 | 24 | 7.5 | 9.5 | 16.5 | 269 |
| ZB350 | 3500 | 75 | 400 | 22.5 : 1 | 24 | 11 | 12.1 | 21 | 275 |
참고 : 사용자 요구를 충족시키기 위해 다른 속도를 제공 할 수 있습니다.
ZB/ZBY 및 밸브 연결의 구조 회로도 및 치수
| 모델 | 토크 타입 JB2920 | |||||||||||
| 플랜지 번호 | D | D1 | D2 (H9) | H1 | f | 시간 | D1 | D2 | d | n | α | |
| ZB/ZBY10/15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45 ° |
| ZB/ZBY20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
| ZB/ZBY45/60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | φ18 | |||
| ZB/ZBY90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | φ22 | ||||
| ZB180/250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | φ26 | ||
| ZB350 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | φ22 | 8 | 22.5 ° | ||
