개요
체크 밸브는 역 유량 밸브, 비 환전 밸브, 역 압력 밸브 및 일방 통행 밸브라고도합니다. 이 유형의 밸브는 파이프 라인에서 매체의 흐름에 의해 생성 된 힘에 의해 자동으로 열리고 닫히고 자동 밸브입니다. 파이프 라인 시스템에서 체크 밸브의 주요 기능은 매체가 뒤로 흐르는 것을 방지하는 것입니다.

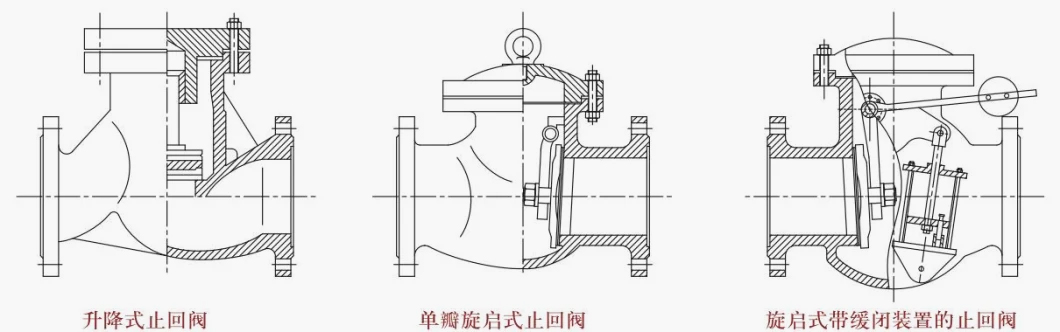

체크 밸브에는 다양한 설계 구조가 있으며 설치 양식이 다른 파이프 라인에 적합합니다. H41H 리프팅 체크 밸브는 수평 파이프 라인 설치에만 사용할 수 있습니다.
H44H 단일 플랩 스윙 체크 체크 밸브는 수평 및 수직 파이프 라인 설치에 사용될 수 있습니다.
닫는 장치가 느린 H44H 스윙 체크 밸브는 정전으로 인한 워터 망치를 효과적으로 예방할 수 있습니다.
MCV 체크 밸브 표준
디자인 표준 | GB/T 12221-2005, GB/T 1222-2005, JB/T 12238-2008 | |||
파이프 연결 | GB9113.1 ~ GB9113.4-2009 | |||
테스트 표준 | GB/T 13927-228, JB/T 9092-1999 | |||
압력 | 테스트 압력 | |||
깁스 | 물개 (액체) | 씰 (가스) | 상단 씰 | |
Pn | 1.5pn | 1.1pn | 0.6MPA | 1.1pn |
MCV 체크 밸브 도면 및 매개 변수
PN (MPA) | DN 범위 (MM) |
PN16 | DN40 ~ DN400 |
PN25 | DN40 ~ DN400 |
PN40 | DN40 ~ DN400 |
PN64 | DN40 ~ DN300 |
PN100 | DN40 ~ DN300 |
PN160 | DN40 ~ DN300 |
