AKW 시리즈 스카치 요크 공압 액추에이터

에이케이W 스카치 요크 공압 액추에이터 개요

---

에이케이W 공압 액추에이터는 이중 작용 및 단일 작용 (스프링 리턴), 2 개의 분할 실린더, 큰 출력 토크, 유연하고 안정적인 동작으로 나뉩니다. 피스톤로드는 딱딱한 크롬 도금이며, 좋은 항-비판성이 좋다. 모든 슬라이딩 부품에는 마찰 계수를 줄이고 서비스 수명을 연장하기 위해 오일 프리 윤활 베어링 또는 가이드 링이 장착되어 있습니다.

AKW 공압 액추에이터의 C-Curve 특성 출력 토크는 대형 직경의 볼 밸브 및 나비 밸브에 더 적합합니다. 조절 밸브, 볼 밸브, 나비 밸브, 게이트 밸브, 슬러리 밸브, 스톱 밸브 및 플러그 밸브와 같은 다양한 밸브에서 널리 사용됩니다. 산업용 자동화 파이프 라인의 원격 중앙 집중식 또는 개별 제어를 실현하기위한 이상적인 장치입니다.

AKW 스카치 요크 공압 액추에이터 표준 매개 변수

---

기본 디자인

공압 이중 실린더 이중 피스톤 포크 타입 회전 메커니즘

모델 AKWXX = 이중 연기

모델 akwxxs = 단일 연기 (스프링 리턴)

회전 각도

이중 작용 = 90 °

단일 연기 = 90 °

양쪽 끝에서 조정 가능한 각도 5 ° ~ 5 °

공기 소스 압력 : 0.4 ~ 0.7mpa (최대 1.0mpa)

AKW 스카치 요크 공압 액추에이터 구조

---

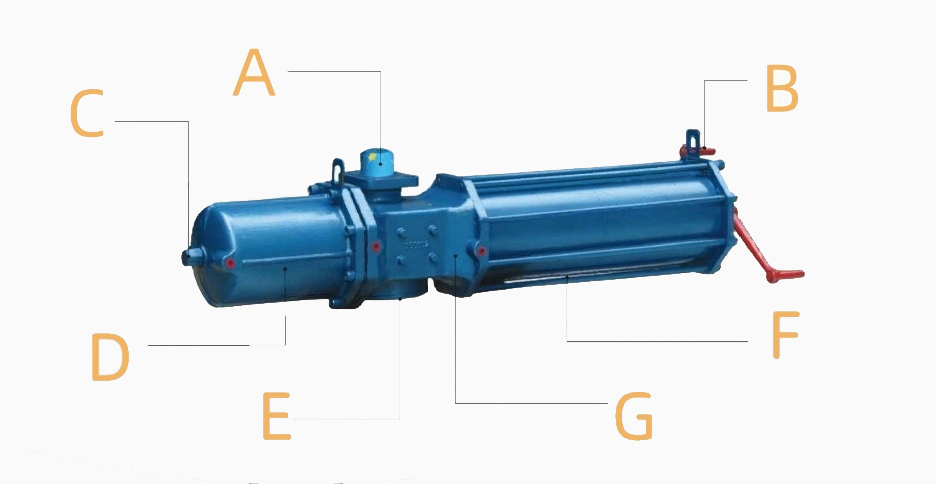

A : 출력 샤프트
출력 토크는 크고 동작은 유연하고 안정적입니다. 피스톤로드는 단단한 크롬 도금이며 내마모성이 우수합니다. 모든 슬라이딩 부품은 마찰 계수를 줄이고 서비스 수명을 연장하기 위해 오일이없는 윤활 베어링 또는 가이드 링이 장착되어 있습니다.
비 : 핸들 휠
회로 또는 가스 라인이 차단되거나 결함이 있으면 밸브가 스프링에 의해 자동으로 닫히거나 열리고 핸들이 밸브를 열거 나 닫을 수 있습니다.
C : 조정 나사
밸브에 설치된 액추에이터가 밸브의 개방 및 닫힌 위치를 조정하기 위해 외부 측면의 두 개의 개별 조정 나사가 더 정확하고 편리합니다. 전체 스트로크 조정이 필요한 경우 두 개의 끝 덮개에서 더 긴 조정 나사도 구성됩니다.
디 : 실린더
실린더 몸체는 연성 철로 만들어지고, 내부 표면은 PT에프E로 코팅되며, 내부 구멍은 정확하게 가공되어 서비스 수명이 길고 마찰 계수가 낮습니다.
E : 연결 크기
국제 ISO5211 표준을 준수합니다
F : 스프링 실린더
회로 또는 가스 라인이 차단되거나 결함이 있으면 밸브가 스프링에 의해 자동으로 닫히거나 열립니다 (전문가의 안내 없이는 분해 할 수 없습니다).
G : 캐스트 박스
연성 철으로 제작되었습니다

AKW 스카치 요크 공압 액추에이터 기능 및 액세서리

---

이중 작용 공압 액추에이터 : 밸브 개구 및 닫기의 2 위치 제어.
스프링 재설정 유형 : 회로 또는 가스 라인이 차단되거나 결함이 있으면 밸브가 자동으로 열거 나 닫힙니다.
단일 전기 솔레노이드 밸브 : 전원이 공급되면 밸브가 열거 나 닫히고 전원이 꺼져있을 때 닫히거나 엽니 다.
이중 전기 솔레노이드 밸브 : 하나의 코일에 전원이 공급 될 때 밸브가 열리고, 다른 코일에 전원이 공급되면 밸브가 닫히고 메모리 기능 (폭발 방지 유형을 사용할 수 있음).
한계 스위치 피드백 장치 : 밸브 스위치 위치 신호의 장거리 전송 (폭발 방지 유형이 가능).
전기 포지셔너 : 현재 신호 (표준 4 ~ 20ma) 크기에 따라 밸브의 중간 흐름이 조절되고 제어됩니다. (폭발 방지 유형을 사용할 수 있습니다).
공압 위치 : 공기압 신호 (표준 0.02 ~ 0.1mpa) 크기에 따라 밸브의 중간 흐름이 조절되고 제어됩니다.
전기 변환기 : 전류 신호를 공기압 신호로 변환하고 공압 포지셔너와 함께 사용됩니다 (폭발 방지 유형을 사용할 수 있음).
공기 소스 가공 트리플 플렉스 : 공기 압력 감소 밸브, 필터, 오일 미스트 컬렉터를 포함하여 공기 공급원 압력을 안정화시키고 이동 부품을 청소하고 윤활 할 수 있습니다.
수동 작동 메커니즘 : 비정상 조건에서 자동 제어를 수동으로 작동 할 수 있습니다.

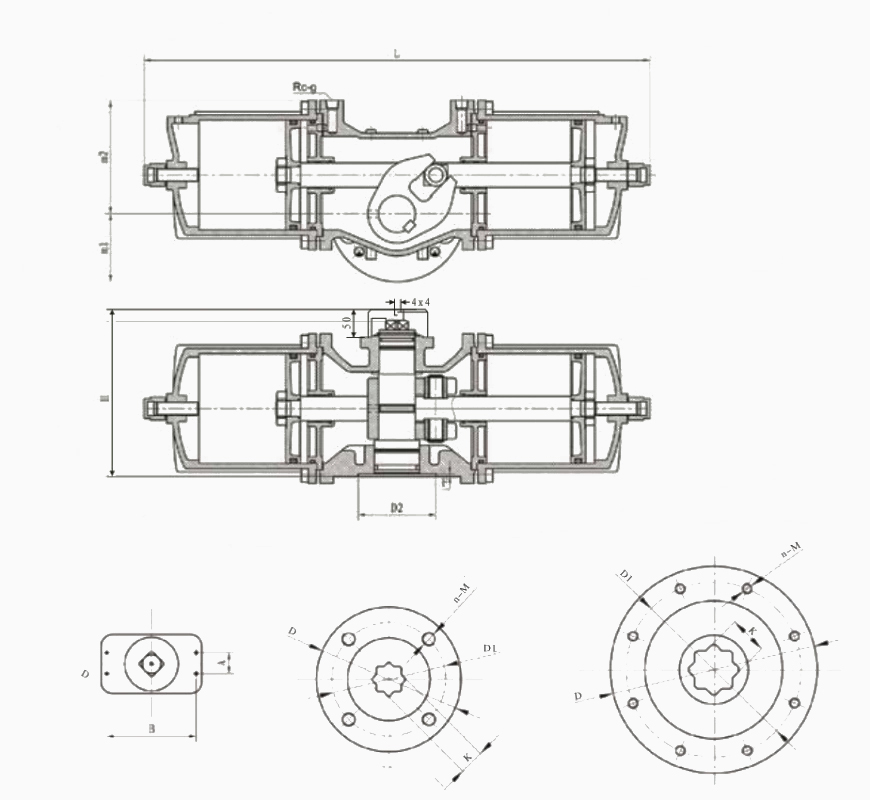

AKW 스카치 요크 공압 액추에이터 출력 토크

---

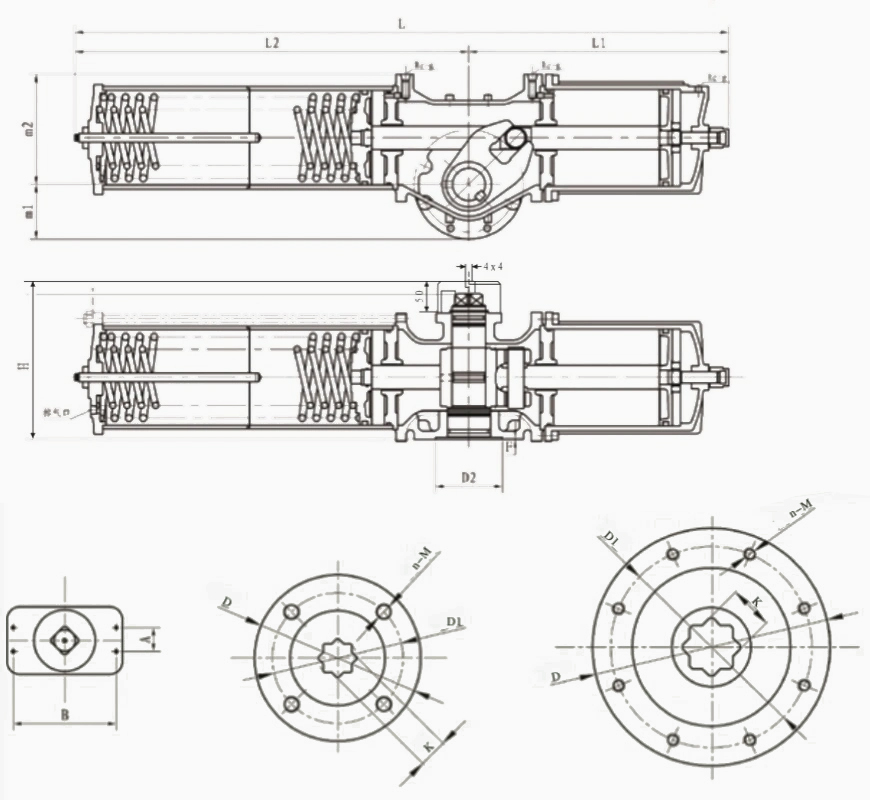

단일 연기 유형
