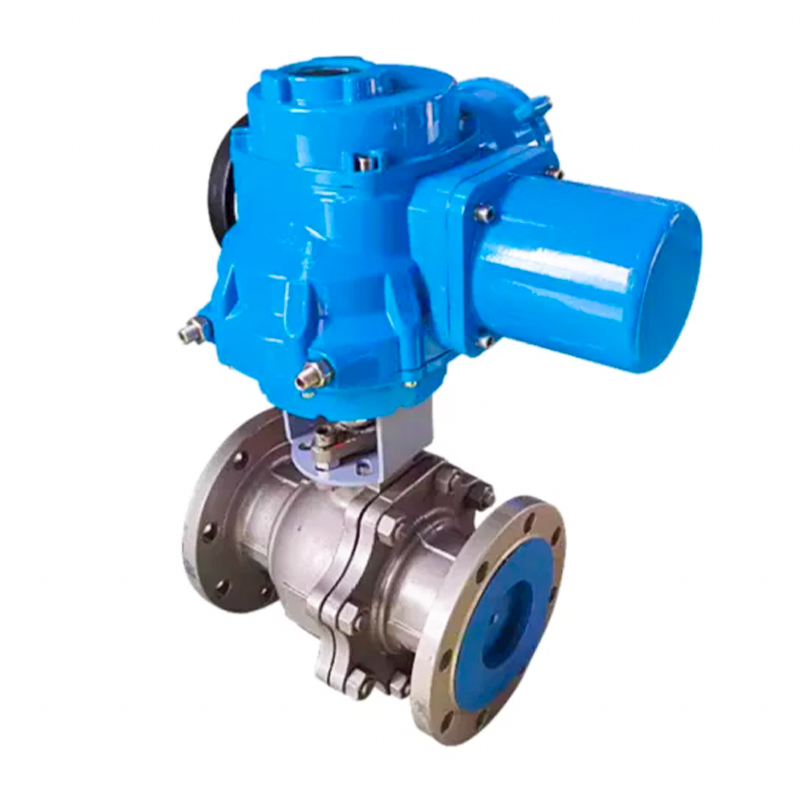

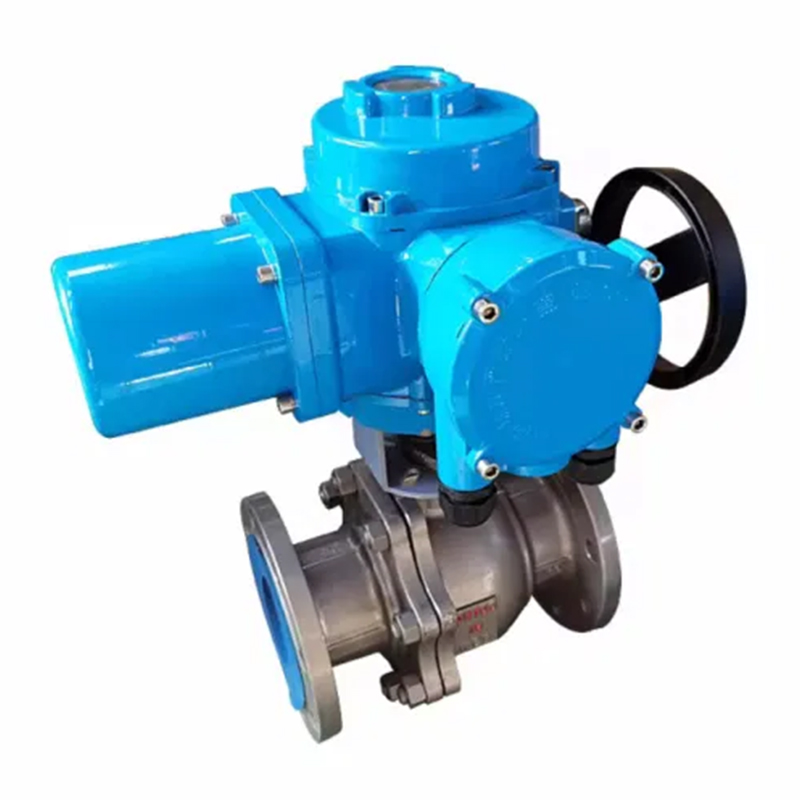

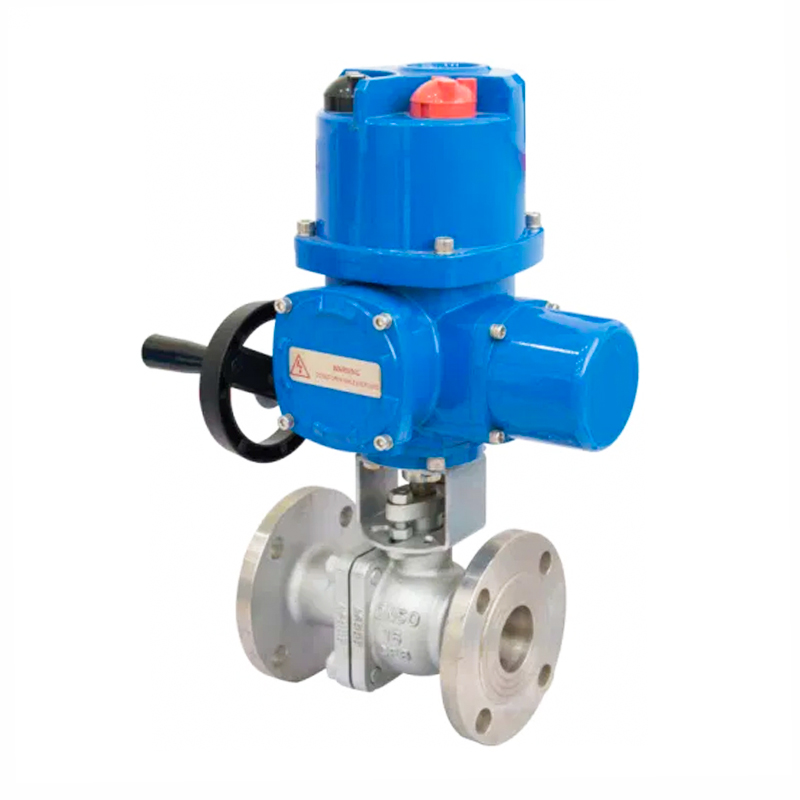

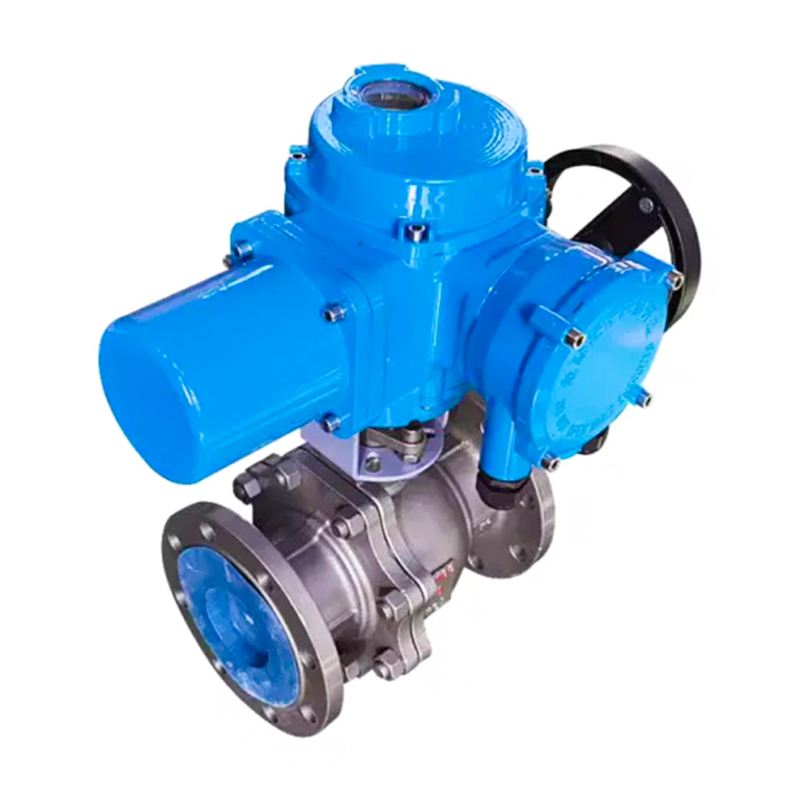

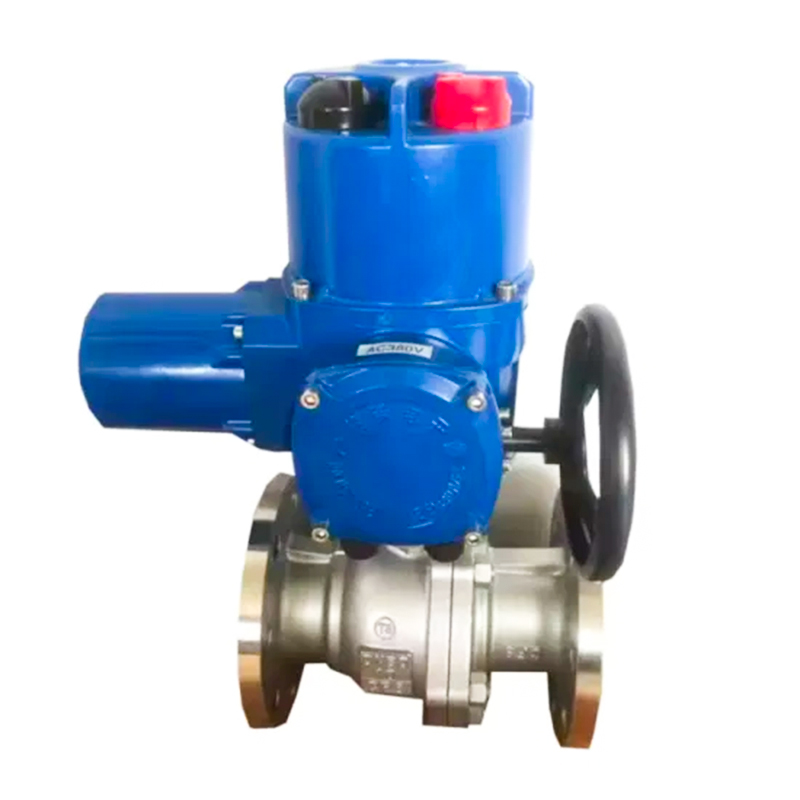

Q941F 전기 플랜지 볼 밸브

견적 받기

간단한 소개

Q941F Electric Flange Ball Valve는 동일한 90도 회전 리프팅 동작을 가지며 원형 통과 구멍 또는 채널이 축을 통과합니다. 채널 포트에 대한 구형 표면의 비율은 볼이 90도 회전 할 때 모두 입구와 출구에 구형 표면을 나타내어 흐름을 차단해야합니다.
전기 플랜지 볼 밸브에는 단단히 닫기 위해 90도 회전과 작은 회전 토크 만 있으면됩니다. 완전히 동일한 밸브 바디 캐비티는 매체에 대한 저항과 직선 통로를 제공합니다. 일반적으로 볼 밸브는 직접 개방 및 폐쇄에 적합한 것으로 여겨지지만 최근에는 볼 밸브가 스로틀 링 및 유량 제어 기능을 갖도록 설계되었습니다. 볼 밸브의 주요 특성은 소형 구조, 쉬운 작동 및 유지 보수이며, 물, 용매, 산 및 천연 가스와 같은 일반적인 작업 매체와 산소, 과산화수소, 메탄과 같은 가혹한 작업 조건이있는 매체에 적합합니다. 및 에틸렌. 볼 밸브의 밸브 본체는 통합적이거나 모듈 식 일 수 있습니다.

기술 매개 변수

전기 액추에이터 옵션 기능	스위칭, 통합, 조정, 지능
전기 액추에이터는 다양한 모델로 제공됩니다	Q, 디Q, QM, QC, AKQ 시리즈, 대형 직경 옵션 Z 시리즈, AK 시리즈
전압	AC220V, AC110V, AC380, 디C12V, 디C24V, 디C110V
공칭 직경	DN15mm mm DN200mm
공칭 압력	pn1.0mpa ~ pn2.5mpa
적용 가능한 온도	PTEE : -30-120 ° C PP엘 : ≤ 350 ° C 금속 씰 : ≤ 450 ° C
연결	플랜지 유형
신체 재료	주철, 주철, 304, 316, 316엘
디스크 재료	304、3161316엘
시트 안감	PTEE, PP엘, 금속 씰
해당 미디어	물, 석유, 산, 점성 유체, 슬러리 배지 등

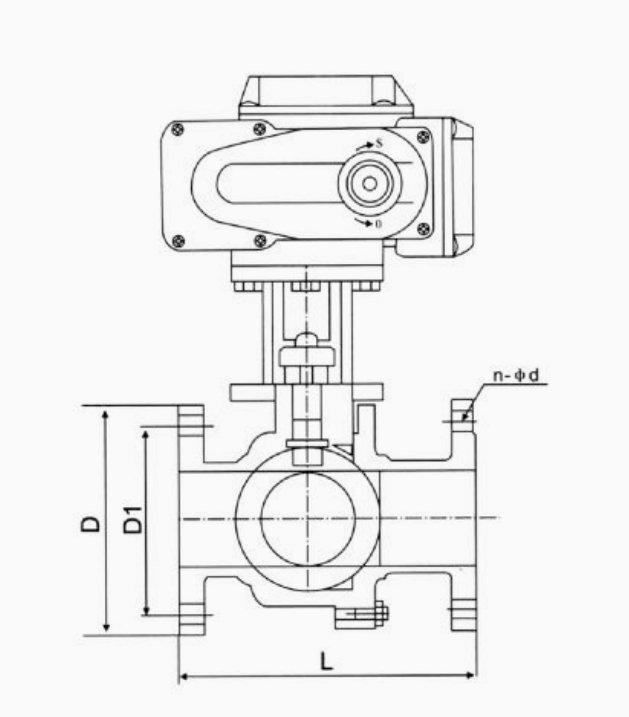

전기 플랜지 볼 밸브의 구조적 다이어그램

메인 치수 테이블

DN (mm)	1.0mpa				1.6MPA				2.5MPA				4.0mpa
DN (mm)	L	D	D1	n-φd	L	D	D1	n-φd	L	D	D1	n-φd	L	D	D1	n-φd
15	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14
20	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14
25	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14
32	165	135	100	4-φ18	165	135	100	4-φ18	165	135	100	4-φ18	180	135	100	4-φ18
40	180	145	110	4-φ18	180	145	110	4-φ18	180	145	110	4-φ18	200	145	110	4-φ18
50	200	160	125	4-φ18	200	160	125	4-φ18	200	160	125	4-φ18	220	160	125	4-φ18
65	220	180	145	4-φ18	220	180	145	4-φ18	220	180	145	8-φ18	250	180	145	8-φ18
80	250	195	160	4-φ18	250	195	160	8-φ18	250	195	160	8-φ18	280	195	160	8-φ18
100	280	215	180	8-φ18	280	215	180	8-φ18	280	230	190	8-φ23	320	230	190	8-φ23
125	320	245	210	8-φ18	320	245	210	8-φ18	320	270	220	8-φ25	400	270	220	8-φ25
150	360	280	240	8-φ23	360	280	240	8-φ23	360	300	250	8-φ25	400	300	250	8-φ25
200	400	335	295	8-φ23	400	335	295	12-φ23	400	360	310	12-φ25	502	375	310	12-φ30
