간단한 소개

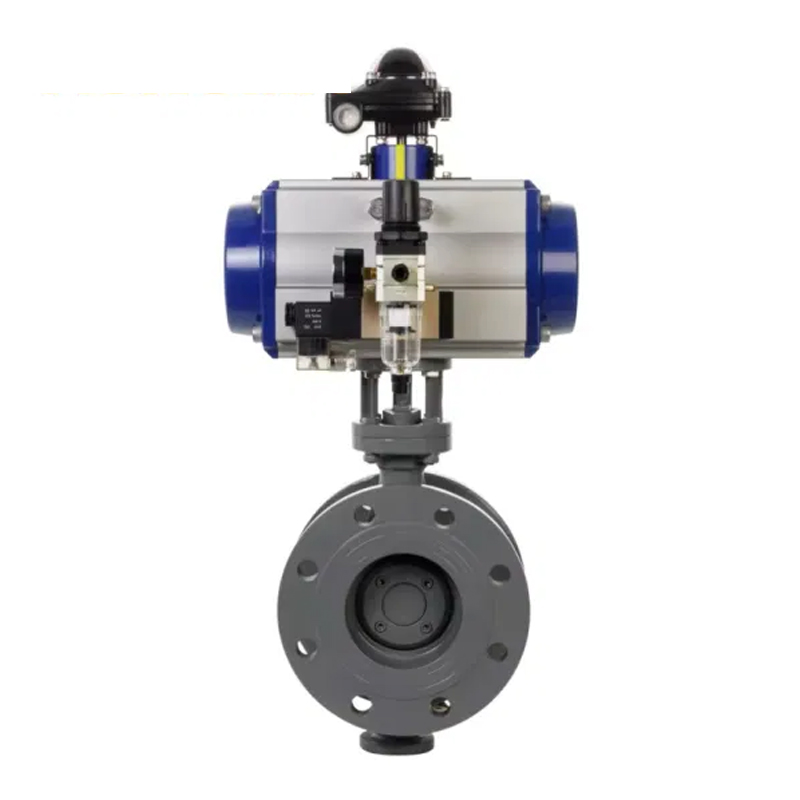

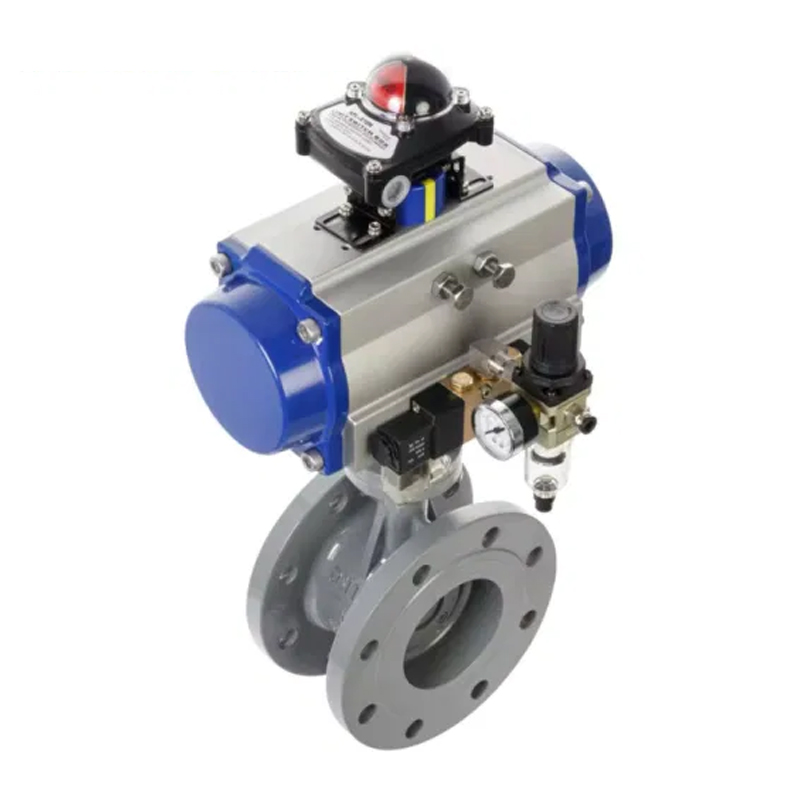

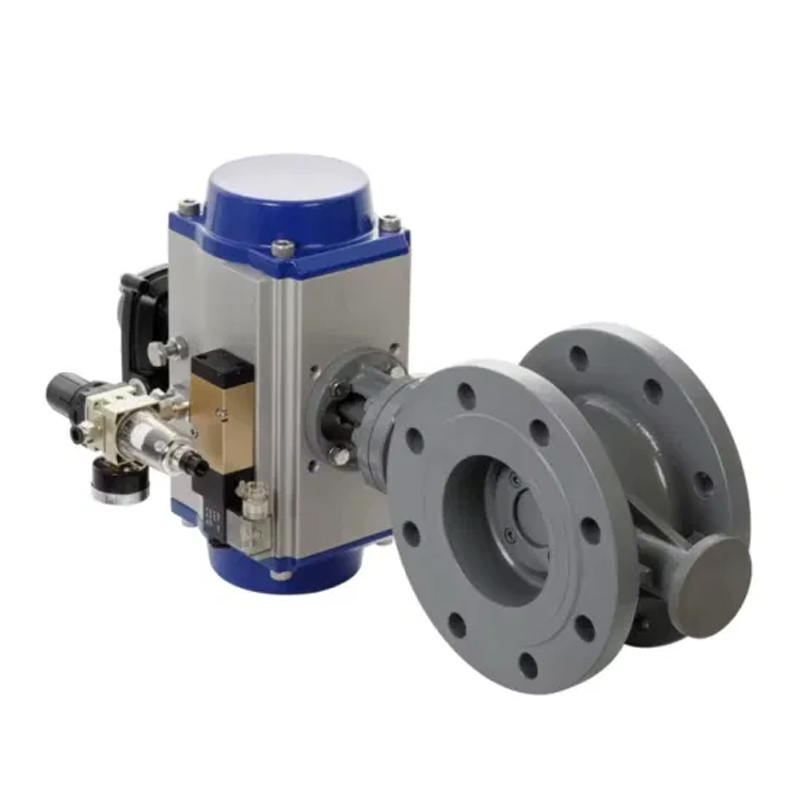

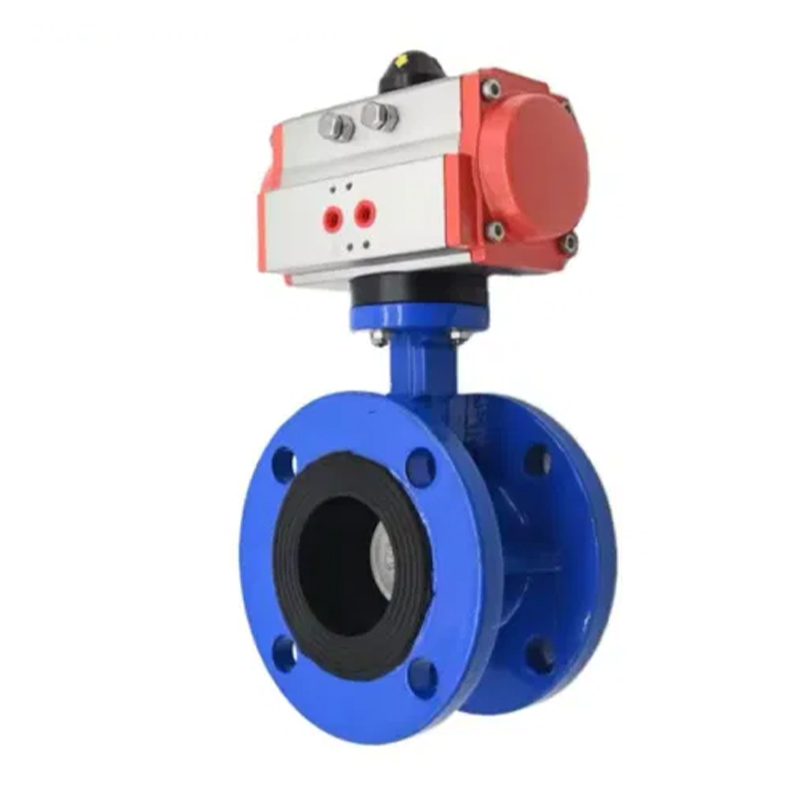

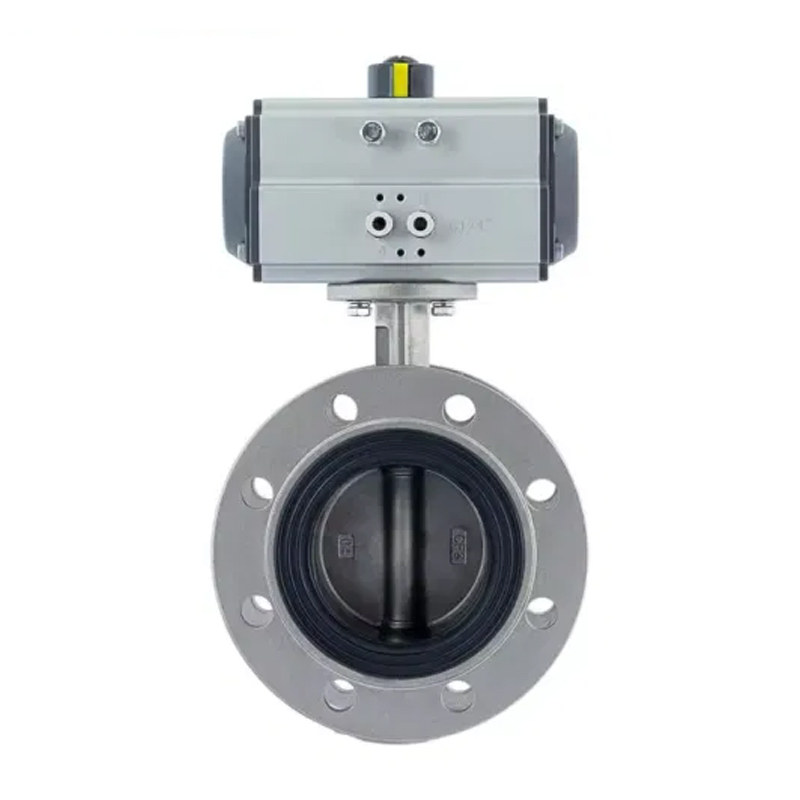

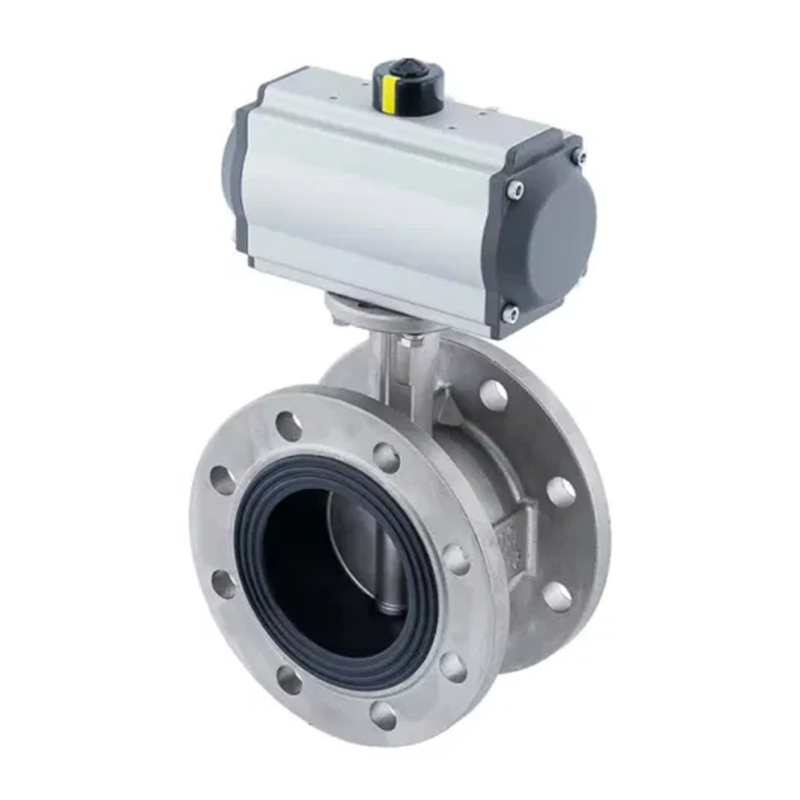

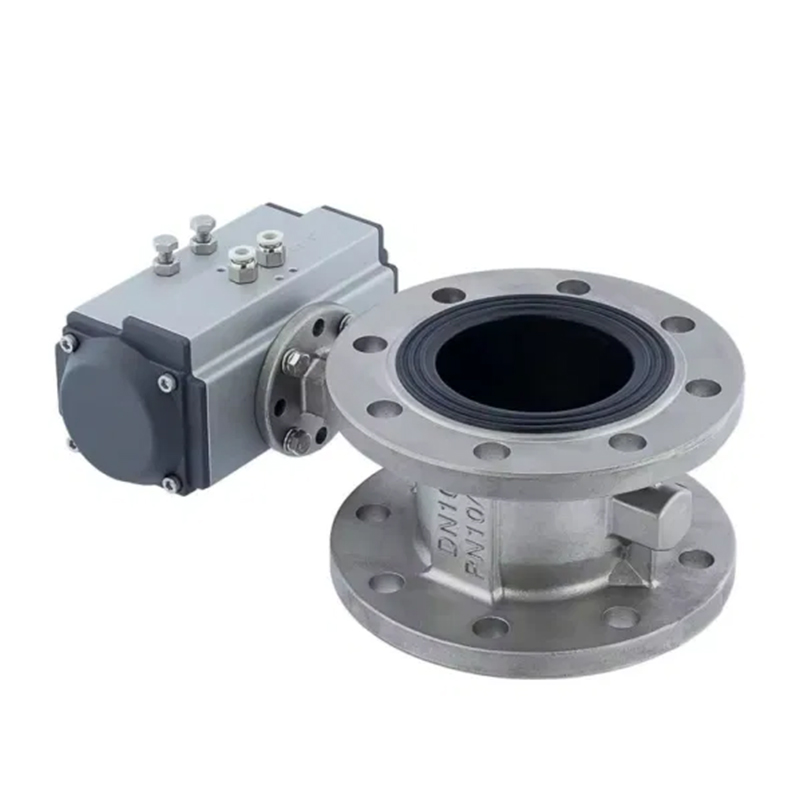

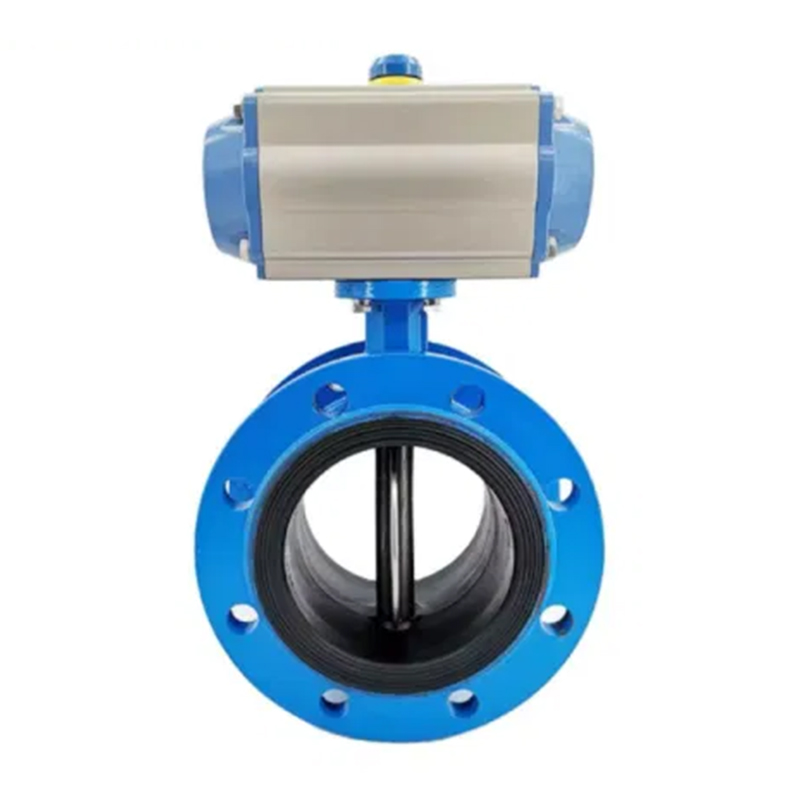

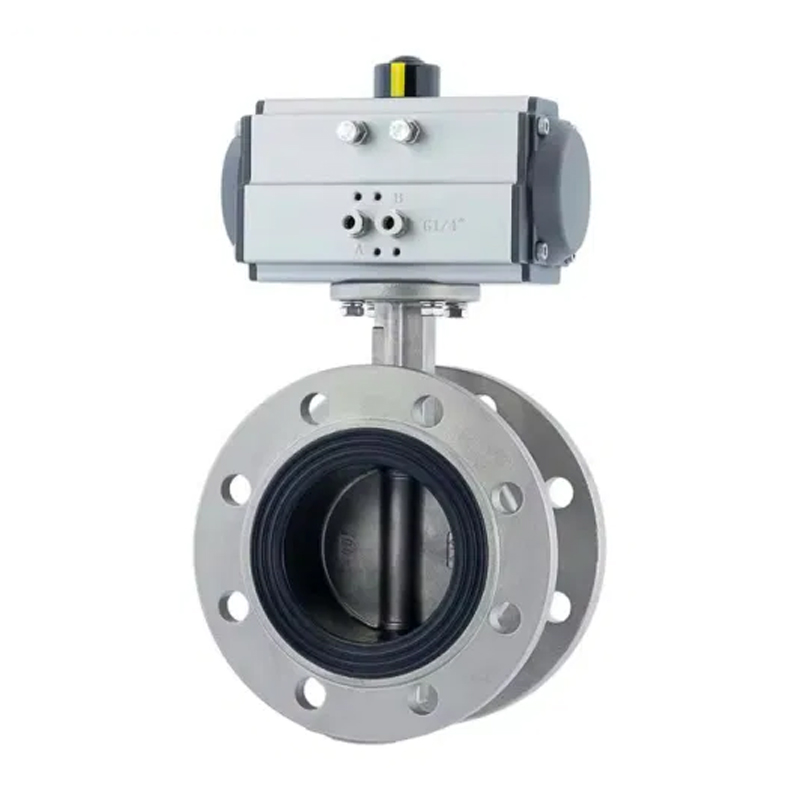

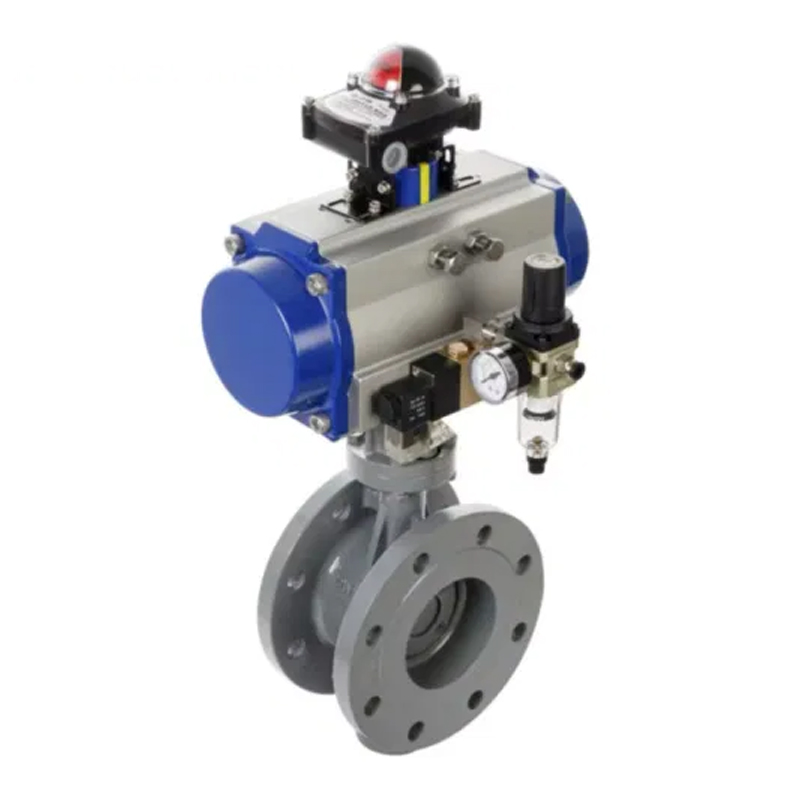

디641X 공압 플랜지 소프트 씰 버터 플라이 밸브에는 새로운 디자인, 간단한 구조, 작은 크기, 가벼운 무게, 90도 회전, 빠른 개구부 및 마감, 소형 작동 토크, 쉬운 작동, 노동 절약 및 손재주가 있습니다. 모든 위치에 설치할 수 있으며 유지 관리가 쉽습니다. 씰을 교체 할 수 있고, 밀봉 성능은 양방향 밀봉 및 제로 누출을 달성하기 위해 신뢰할 수 있으며, 밀봉 재료는 노화 및 부식에 내성이 있으며 서비스 수명이 길다. 플랜지 나비 밸브가 완전히 열린 위치에있을 때, 배지 판의 두께는 배지가 밸브 본체를 통해 흐를 때 유일한 저항입니다. 따라서 밸브에 의해 생성 된 압력 강하는 매우 작으므로 유량 제어 특성이 우수합니다. 나비 밸브는 석유, 가스, 화학 산업 및 수처리와 같은 일반 산업뿐만 아니라 열 발전소의 냉각수 시스템에서도 널리 사용됩니다.
기술 매개 변수

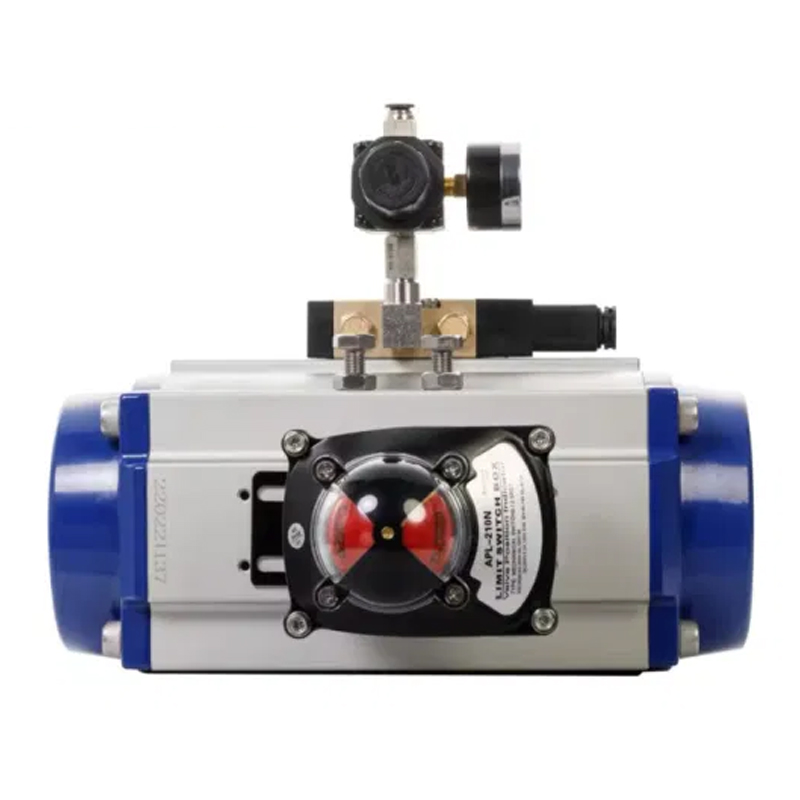

| 공압 액추에이터 옵션 기능 | 이중 연기, 단일 연기 |
| 공압 액추에이터 선택 모델 | 시리즈에서 AW 시리즈 |
| 솔레노이드 밸브 전압 | AC110V, AC220V, AC24V, DC24V |
| 공기 소스 압력 | 2BAR ~ 8BAR |
| 공칭 직경 | DN25mm-DN1200mm |
| 공칭 압력 | PN1.0MPA-PN1.6MPA |
| 적용 가능한 온도 | EPDM : -30-100ºC PTFE : -30-120ºC |
| 연결 | 플랜지 |
| 밸브 바디 재료 | 연성 철, 탄소강, 스테인레스 스틸, 나일론 |
| 밸브 플레이트 재료 | 연성 철, 304, 316, 316엘, 2507, 1.4529, 구리판 등 |
| 밸브 시트 안감 | NBR, EPDM, PTFE |
| 해당 미디어 | 물, 가스, 슬러리, 기름 등 |

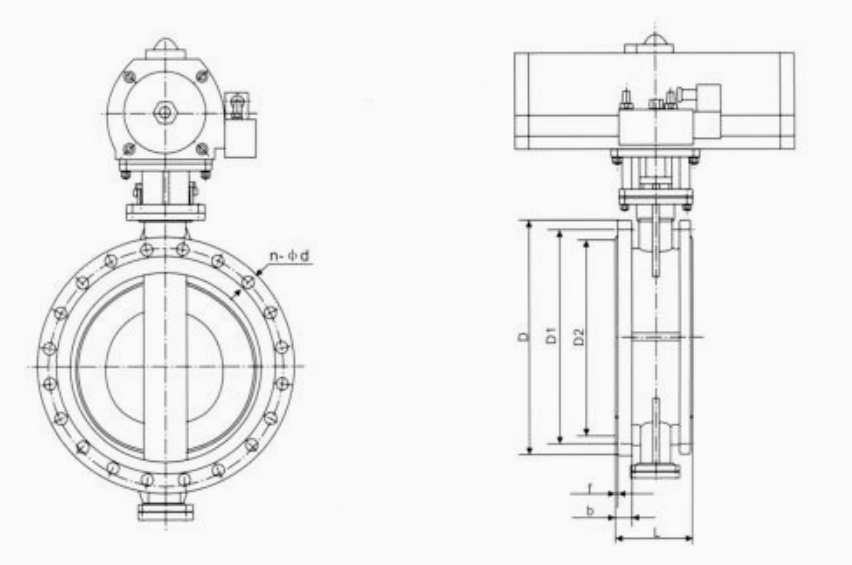

메인 치수 테이블
| DN (MM) | L | D | D1 | D2 | n-φd | 비 | 에프 |
| 50 | 108 | 165 | 125 | 99 | 4-φ18 | 20 | 2 |
| 65 | 112 | 185 | 145 | 118 | 4-φ18 | 20 | 2 |
| 80 | 114 | 200 | 160 | 135 | 8-φ18 | 20 | 2 |
| 100 | 127 | 220 | 180 | 156 | 8-φ18 | 22 | 2 |
| 125 | 140 | 250 | 210 | 184 | 8-φ18 | 22 | 2 |
| 150 | 140 | 285 | 240 | 211 | 8-φ22 | 24 | 2 |
| 200 | 152 | 340 | 295 | 266 | 12-φ22 | 24 | 2 |
| 250 | 165 | 405 | 355 | 319 | 12-φ26 | 26 | 2 |
| 300 | 178 | 460 | 410 | 370 | 12-φ26 | 28 | 2 |
| 350 | 190 | 520 | 470 | 429 | 16-φ26 | 30 | 2 |
| 400 | 216 | 580 | 525 | 480 | 16-φ30 | 32 | 2 |
| 450 | 222 | 640 | 585 | 548 | 20-φ30 | 40 | 2 |
| 500 | 229 | 715 | 650 | 609 | 20-φ33 | 44 | 2 |
| 600 | 267 | 840 | 770 | 720 | 20-φ36 | 48 | 2 |
| 700 | 292 | 910 | 840 | 754 | 24-φ36 | 50 | 5 |
| 800 | 318 | 1025 | 950 | 901 | 24-φ39 | 52 | 5 |
| 900 | 330 | 1125 | 1050 | 1001 | 28-φ39 | 54 | 5 |
| 1000 | 410 | 1255 | 1170 | 1112 | 28-φ42 | 56 | 5 |
