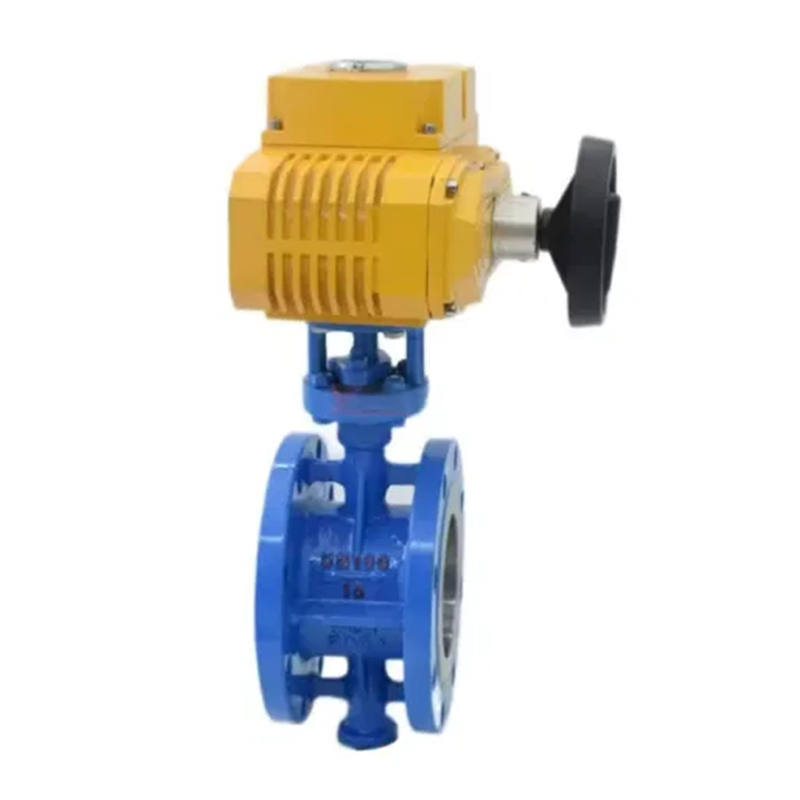

D941X 전기 플랜지 나비 밸브

견적 받기

간단한 소개

디941X 전기 플랜지 소프트 씰 버터 플라이 밸브에는 신규하고 합리적인 디자인, 간단한 구조, 작은 크기, 가벼운 무게, 90도 회전, 빠른 개구부, 작은 작동 토크, 편리한 작동, 노동 절약 및 손재주가 있습니다. 모든 위치에 설치할 수 있으며 유지 관리가 쉽습니다. 씰을 대체 할 수 있고, 밀봉 성능은 양방향 밀봉 및 제로 누출을 달성하기 위해 신뢰할 수 있으며, 밀봉 재료는 노화 및 부식에 저항하며 서비스 수명이 길다.
플랜지 나비 밸브가 완전히 열린 위치에있을 때, 배지 판의 두께는 배지가 밸브 본체를 통해 흐를 때 유일한 저항입니다. 따라서 밸브에 의해 생성 된 압력 강하는 매우 작으므로 유량 제어 특성이 우수합니다. 나비 밸브는 석유, 가스, 화학 산업 및 수처리와 같은 일반 산업뿐만 아니라 열 발전소의 냉각수 시스템에서도 널리 사용됩니다.

기술 매개 변수

전기 액추에이터 기능 선택	스위치 유형, 적분 유형, 조절 유형, 지능형 유형
선택적 전기 액추에이터 모델	Q, DQ, QM, QC, AKQSERIES, 대형 직경 옵션 Z 시리즈, Akseries
전압	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
공칭 직경	dn40mm ~ dn1400mm
공칭 압력	pn1.0mpa ~ pn1.6mpa
적절한 온도	EPDM : -30 ~ 100ºC PTEE : -30 ~ 120ºC
연결	플랜지
밸브 바디 재료	연성 철, 탄소강, 스테인레스 스틸
밸브 플레이트 재료	구형 잉크, 304,316,316엘, 2507,1.4529, 구리판, 나일론 등
밸브 시트 안감	NBR, EPDM, PTFE
해당 미디어	물, 가스, 슬러리, 기름 등

메인 치수 테이블

DN (MM)	D		D1		L	D3	D4	H1	H2	φ	비	n-φd
DN (MM)	1	1.6	1	1.6	L	D3	D4	H1	H2	φ	비	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4-φ18	4-φ18
65	185	185	145	145	112	70	50	93	140	12.7	18	4-φ18	4-φ18
80	200	200	160	160	114	70	50	100	150	12.7	20	8-φ18	8-φ18
100	220	220	180	180	127	90	70	110	165	15.8	20	8-φ18	8-φ18
125	250	250	210	210	140	90	70	123	180	19.05	22	8-φ18	8-φ18
150	285	285	240	240	140	90	70	143	200	19.05	22	8-φ22	8-φ22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-φ22	12-φ22
250	390	405	350	355	165	125	102	203	270	28.6	24	12-φ22	12-φ26
300	440	460	400	410	178	150	125	230	320	31.8	26	12-φ22	12-φ26
350	500	520	460	470	190	150	125	260	350	31.8	26	16-φ22	16-φ26
400	565	580	515	525	216	175	140	300	390	33.34	28	16-φ26	16-φ30
450	615	640	565	585	222	175	140	335	428	38	30	20-φ26	20-φ30
500	670	715	620	650	229	210	165	373	450	41.15	32	20-φ26	20-φ33
600	780	840	725	770	267	210	165	430	520	50.7	34	20-φ30	20-φ36
700	895	910	840	840	292	300	254	470	600	55	36	24-φ30	24-φ36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-φ30	24-φ39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-φ33	28-φ39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-φ36	28-φ42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-φ37	32-φ49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-φ37	36-φ49
